拆卸和安装带引爆装置的头部安全气囊
所需要的专用工具和维修设备

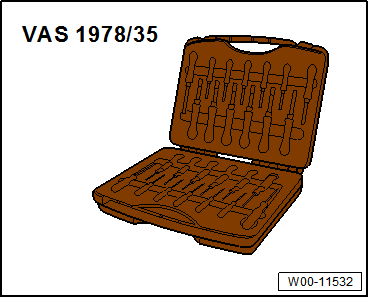

t  解锁工具套件 -VAS 1978/35- 中的解锁工具 -VAS 1978/17-
拆卸
achtung image   注意！
t  遵守处置燃爆式部件的安全规定 → Kapitel。
t  遵守头部安全气囊的附加安全规定 → Kapitel。
t  遵守燃爆式部件的处置规定 → Kapitel。
–  在点火开关接通的情况下断开蓄电池接地线
→ 修理组：27
。
–  拆卸成型顶篷 → Kapitel 。
  W00-11532
N69-10626
–  将解锁工具 -VAS 1978/17- 的尖端-箭头-插入固定夹-1-的凹口-A-中并插到底。
–  将固定夹的左侧从车身中拉出。
–  将解锁工具 -VAS 1978/17- 从凹口-A-内取出，同时确保已松开一侧的固定夹不会被重新卡止。
–  将解锁工具 -VAS 1978/17- 旋转 180°。
–  在凹口-B-重复执行同样操作。
–  从车身上取下固定夹-1-。
–  对固定夹-2-、-3-、-4-、-5-重复同样的步骤，并从车身上取下。


–  将固定卡-1-从 A 柱上脱开。
achtung image   注意！
维修人员在处置燃爆式部件之前（例如，脱开电气连接）须释放自身静电。例如：可以短暂地触摸车身或车门张紧楔等。
  N69-10627

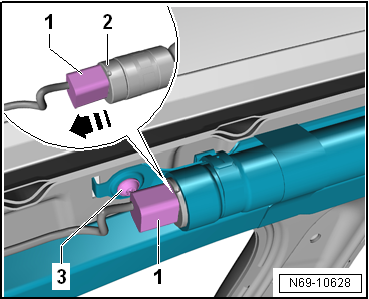

–  拉出插头锁止装置并沿-箭头-方向拔出头部安全气囊-2-中的插头-1-。
–  旋出头部安全气囊的固定螺栓-3-。
  N69-10628

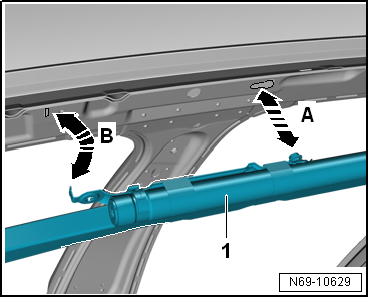

–  将头部安全气囊-1-的前部沿-箭头 B-方向从车身支架上脱开，并向后推。
–  将头部安全气囊-1-的后部沿-箭头 A-方向从车身支架脱开，并取出。
安装
achtung image   注意！
t  遵守处置燃爆式部件的安全规定 → Kapitel。
t  必须按照规定的顺序并用规定的操作步骤安装头部安全气囊。
t  维修人员在处置燃爆式部件之前（例如，连接电气插头）须释放自身静电。例如：可以短暂地触摸车身或车门张紧楔等。
  N69-10629
–  将头部安全气囊-1-的后部沿-箭头 A-方向装入车身支架上，并将其向前推。
–  将头部安全气囊的前部沿-箭头 B-方向安装在车身支架上。
  N69-10629
–  用螺栓-1-将头部安全气囊固定在正确位置上。
–  从头部安全气囊引爆装置处开始，将头部安全气囊剩余的固定卡卡入车身中（确保听到卡止声）。
–  检查固定卡是否正确卡入。
–  插上头部安全气囊引爆装置的插头。
–  压入插头锁止装置，锁止插头。
–  确保整个头部安全气囊平整，且不扭曲。
其它安装大体以倒序进行。
achtung image   注意！
必须在点火开关接通的状态下连接蓄电池。如果对燃爆式部件（例如，安全气囊，安全带拉紧器）的维修不正确，连接蓄电池后可能会触发乘员保护系统。连接蓄电池时，要确保车内没有人员逗留。
–  在点火开关接通的情况下连接蓄电池接地线
→ 修理组：27
。
achtung image   注意！
如果在重新连接蓄电池后点火开关没有接通“组合仪表上的指示灯未亮起”，则只能由坐在调至最靠后的驾驶员座椅上的人来接通点火开关（钥匙/按键）。
hinweis  提示
如果安装后安全气囊指示灯 -K75- 显示有一个故障，必须读取故障，删除故障，然后再一次读取故障 → 车辆诊断测试器。
拧紧力矩
t  → Kapitel „装配一览 - 头部安全气囊“
  N69-10630
