装配一览 - 仪表板支架（自 2018 年 12 月起）
hinweis  提示
如果电气线路被断开或拆卸和安装，应绘制相应的图纸或拍摄照片。这样做能确保重新将其安装回原位。

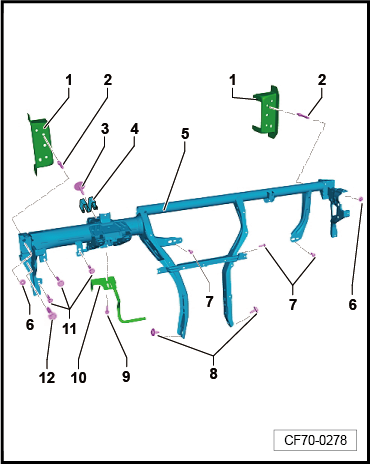

CF70-0278
1 -  固定支架
q   焊在车身上
2 -  螺纹销钉
q   2 个
q   20 Nm
3 -  螺栓
q   20 Nm
4 -  调整垫
q   用于仪表板支架
5 -  仪表板支架
q   用于仪表板
q   拆卸和安装 → Kapitel
achtung image   注意！
错误的接地连接会造成接地失败。
t  接地点必须无油漆、无涂层且无腐蚀，这样才能保证接地状态。
t  仪表板支架和角形固定件之间的定位螺纹和接触面同样必须无油漆、无涂层且无腐蚀，螺栓连接用作膝部安全气囊的接地。
t  左右两侧通道底座与通道的接触面两侧都必须无油漆。
用作主接地点。
6 -  螺母
q   2 个
q   20 Nm
achtung image   注意！
错误的接地连接会有造成接地失败。
接触面必须保持无油漆，无涂层和未腐蚀。膝部安全气囊的接地采用螺栓连接的方式。
7 -  螺钉
q   安装空调暖风装置时，如果其中一个螺栓被拧坏，则必须使用备用螺栓“N. 911.981.01”
q   3 个
q   4 Nm
8 -  螺栓
q   2 个
q   20 Nm
9 -  螺栓
q   20 Nm
10 -  防撞杆
q   分类 → 电子备件目录“ETKA”
q   拆卸和安装 → Kapitel
11 -  螺栓
q   3 个
q   5 Nm
12 -  螺栓
q   仅驾驶员侧
q   20 Nm
achtung image   注意！
错误的接地连接会造成接地失败。
螺纹和接触面必须保持无油漆，无涂层和未腐蚀。膝部安全气囊的接地采用螺栓连接的方式。
