拆卸和安装成型顶篷
所需要的专用工具和维修设备

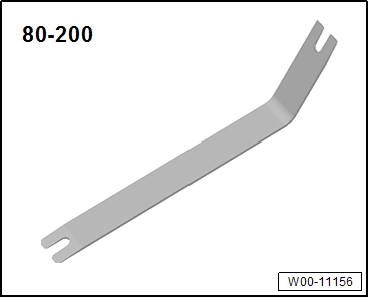

t  撬杆 -80 - 200- 或- F80 -200T-
  W00-11156

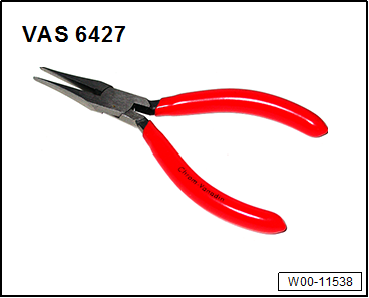

t  解锁钳 -VAS 6427- 或- FVS 6427G-
  W00-11538
拆卸
配备滑动天窗的车辆
–  完全打开滑动天窗。
–  打开遮阳卷帘大约 2/3。
–  清洁撬杆 -80 - 200- 或- F80 - 200T-，以免弄脏成型顶篷。

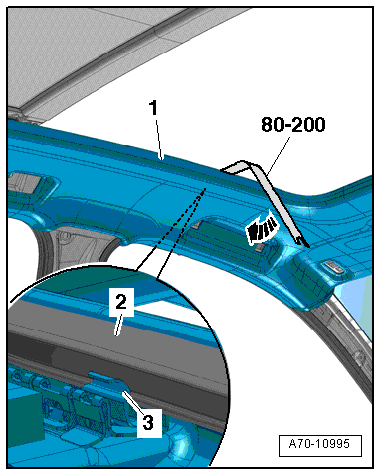

–  用撬杆 -80 - 200- 或- F80 - 200T- 沿着夹紧条-2-和成型顶篷-1-之间滑动，直至固定夹 -3-。
–  用撬杆 - 80 - 200- 或- F80 - 200T- 沿-箭头-方向脱开固定夹-3-和盖板框-2-。
以下操作适用于所有车辆
–  脱开成型顶篷过渡区域内的 A 柱上部饰板 → Kapitel。
–  拆卸 B 柱上部饰板（无需拆卸安全带端部固定件） → Kapitel。
–  拆卸 C 柱饰板 → Kapitel。
–  如有必要，拆卸车内后视镜盖板 → Kapitel。
–  拆卸遮阳板 → Kapitel。
–  拆卸遮阳板支座 → Kapitel。
–  拆卸前部车内照明灯固定架 → Kapitel。
–  拆卸车顶拉手 → Kapitel。
–  向前折叠后座椅靠背。
–  将前座椅靠背移至 45°位置处。
–  脱开成型顶篷支架框内的成型顶篷线束的插头连接。
–  将后区域中的成型顶蓬用胶带固定避免翻回掉落/弯折。
achtung image   注意！
t  成型顶篷极易弯折。
t  成型顶篷一旦弯折，必须更换。
hinweis  提示
执行下列操作步骤时必须注意，解锁钳 -VAS 6427- 或- FVS 6427G- 应置于固定夹中间。
  A70-10995
–  用解锁钳 -VAS 6427- 或- FVS 6427G- 从车身托架中固定夹-2-。
–  使成型顶篷-1-保持张紧状态，防止脱开的固定夹-2-重新卡止。
–  在另一位技师的协助下小心地将成型顶篷-1-穿过行李箱取出。
安装
在新的成型顶篷中切割开口
对于配备带照明的化妆镜和/或雨量和光照识别传感器 -G397- 的车辆，必须在新的成型顶篷上切割相应的开口。
–  用毯刀在新成型顶篷现有标记处切割开口。
其它安装步骤大体以倒序进行，安装过程中必须注意下列事项：
hinweis  提示
t  安装前先检查所有紧固元件是否丢失损坏，必要时予以更换。

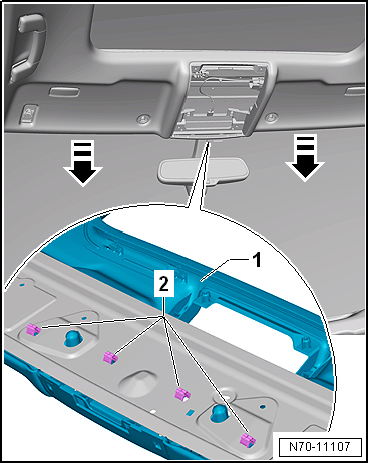

t  每次安装前都要更换盖板框的固定夹（23 个）。
  N70-11107
