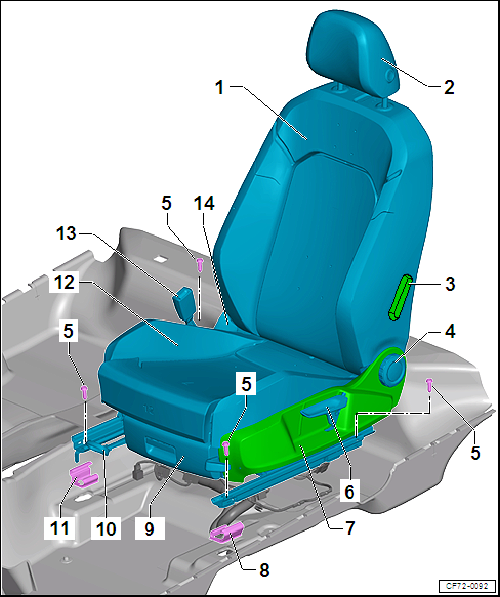

| 装配一览 - 前座椅，手动座椅 |
提示
| 图中以驾驶员侧前座椅为例，副驾驶员侧前座椅大体呈对称分布。 |
| 1 - | 靠背 |
| q | 装配一览 → Kapitel |
| q | 拆卸和安装 → Kapitel |
| 2 - | 头枕 |
| q | 拆卸和安装 → Kapitel |
| 3 - | 座椅腰部支撑调节装置 |
| q | 拆卸和安装 → Kapitel |
| 4 - | 手轮 |
| q | 用于靠背手动调节装置 |
| q | 拆卸和安装 → Kapitel |
| 5 - | 螺栓 |
| q | 4 个 |
| q | 40 Nm |
| 6 - | 座椅高度调节装置 |
| q | 装配一览 → 车锚 |
| q | 拆卸和安装 → Kapitel |
| q | 拆卸和安装座椅高度调节手柄 → Kapitel |
| 7 - | 门槛侧座椅饰板 |
| q | 拆卸和安装 → Kapitel |
| 8 - | 盖板 |
| q | 用于门槛侧座椅导轨 |
| q | 安装在后部和前部 |
| q | 2 个 |
| q | 解锁锁止凸耳，并从座椅导轨上松开并拔下 |
| q | 小心地推到座椅导轨上，直至听到卡止声 |
| 9 - | 储物箱 |
| q | 视装备而定 |
| q | 装配一览 → 车锚 |
| q | 拆卸和安装 → Kapitel |
| 10 - | 座椅纵向调节手柄 |
| q | 用手拔出或用橡胶锤或塑料锤从手柄托架上脱开，同时不得损坏表面 |
| q | 将手柄托架的限位位置，同时不得损坏表面 |
| 11 - | 盖板 |
| q | 用于通道侧座椅导轨 |
| q | 2 个 |
| q | 安装在后部和前部 |
| q | 解锁锁止凸耳，并从座椅导轨上松开并拔下 |
| q | 小心地推到座椅导轨上，直至听到卡止声 |
| 12 - | 座椅槽 |
| q | 装配一览 → Kapitel |
| 13 - | 安全带锁 |
| q | 拆卸和安装 → Kapitel |
| 14 - | 通道侧座椅饰板 |
| q | 拆卸和安装 → Kapitel |
