装配一览 - 座椅槽
座椅槽
hinweis  提示
图中以驾驶员侧座椅槽为例。副驾驶员侧座椅槽大体呈对称分布。
N72-10679
1 -  座椅软垫
q   脱开座椅套和软垫 → Kapitel
q   拆卸和安装 → Kapitel
2 -  座椅槽
q   座椅高度调节装置 → 车锚
q   储物箱 → 车锚
3 -  支架
q   用于门槛侧座椅饰板
q   拆卸和安装 → Kapitel
4 -  螺栓
q   2 个
q   8 Nm
5 -  手轮
q   用于靠背手动调节装置
q   拆卸和安装 → Kapitel
6 -  膨胀销
7 -  把手
q   用于座椅高度调节装置 → 车锚
q   拆卸和安装 → Kapitel
8 -  螺栓
q   2 Nm
9 -  座椅饰板
q   门槛侧
q   拆卸和安装 → Kapitel
10 -  座椅饰板
q   中央通道侧
q   拆卸和安装 → Kapitel
11 -  安全带锁
q   拆卸和安装 → Kapitel


座椅底座，电动调节座椅（自 2017 年 1 月起）
hinweis  提示
下图中仅显示了驾驶员座椅骨架，前排乘员座椅骨架大体与其相似。
N72-10653
1 -  座垫坐垫
q   拆卸和安装座椅骨架上的座椅套和坐垫软垫 → Kapitel
q   分离座椅套和坐垫软垫 → Kapitel
2 -  座椅骨架
3 -  螺栓
q   4 个
q   自锁
q   拆卸后更换
q   清洁螺栓的螺纹孔，例如，用一个螺纹丝锥
q   22 Nm
4 -  螺栓
q   4 个
q   8 Nm
5 -  支架
q   用于门槛一侧的座椅饰板
q   拆卸和安装 → Kapitel
6 -  膨胀销
7 -  座椅饰板
q   门槛条侧
q   拆卸和安装 → Kapitel
8 -  座椅骨架下部框架
q   驾驶员座椅纵向调节电机 -V28-
q   前排乘员座椅纵向调节电机 -V31-
q   不能分解
q   拆卸和安装 → Kapitel
q   更换时，将锁扣装入新的下部框架中
9 -  衬套
q   装入支撑点中
q   无法用维修站设备进行更换
q   如果衬套损坏，只能更换座椅骨架下部框架
10 -  座椅饰板
q   中控台侧
q   拆卸和安装 → Kapitel
11 -  螺栓
q   如果因发生事故时系着安全带而拆卸了安全带，则更换螺栓 → Kapitel
q   40 Nm
q   安装新的螺栓之前必须清洁相应的螺孔的螺纹
12 -  安全带锁
q   装配一览 → Kapitel
q   拆卸和安装 → Kapitel

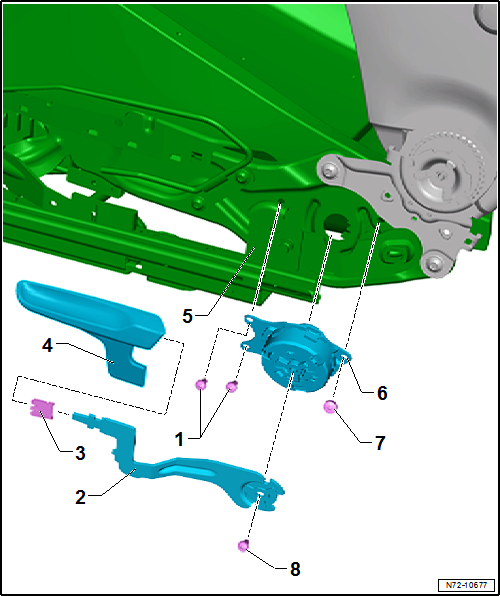

座椅高度调节装置，手动座椅
N72-10677
1 -  螺栓
q   2 个
q   注意螺栓-7-的不同长度
q   6.5 Nm
2 -  座椅高度调节杆
q   用于座椅高度调节装置
q   拆卸和安装 → Kapitel
3 -  固定夹
q   注意是否牢固
4 -  座椅高度调节手柄
q   拆卸和安装 → Kapitel
5 -  座椅槽
q   装配一览 → Kapitel
6 -  座椅高度调节装置
q   拆卸和安装 → Kapitel
7 -  螺栓
q   注意螺栓-1-的不同长度
q   10 Nm
8 -  螺栓
q   20 Nm


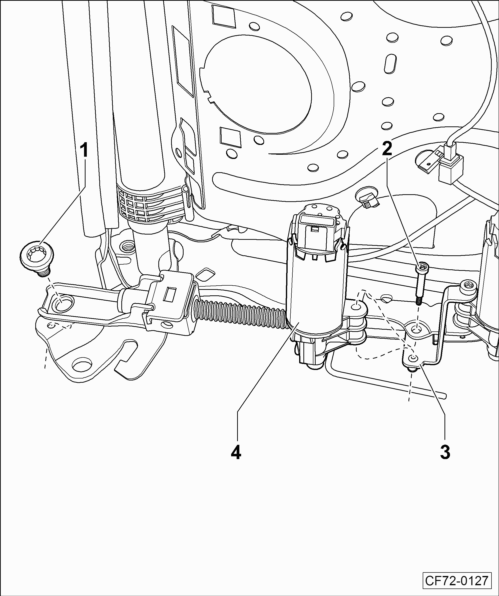

座椅高度调节装置，电动调节座椅（自 2017年 1 月起）
CF72-0127
1 -  高度调节电机
q   驾驶员座椅高度调节电机 -V138-
q   拆卸和安装 → Kapitel
2 -  螺栓
q   2 个
q   自锁
q   拆卸后更换
q   清洁螺栓的螺纹孔，例如：用一个螺纹丝锥
q   20 Nm
3 -  支架
q   座椅骨架


储物箱
CF72-0093
1 -  螺栓
q   2 个
q   1.5 Nm
2 -  储物箱
q   视装备而定
q   拆卸和安装 → Kapitel
q   无法拆解
q   匹配 → 电子备件目录“ETKA”
3 -  锁紧螺母
q   2 个
q   插在座椅槽内
q   更换损坏或变形的锁紧螺母
4 -  座椅槽

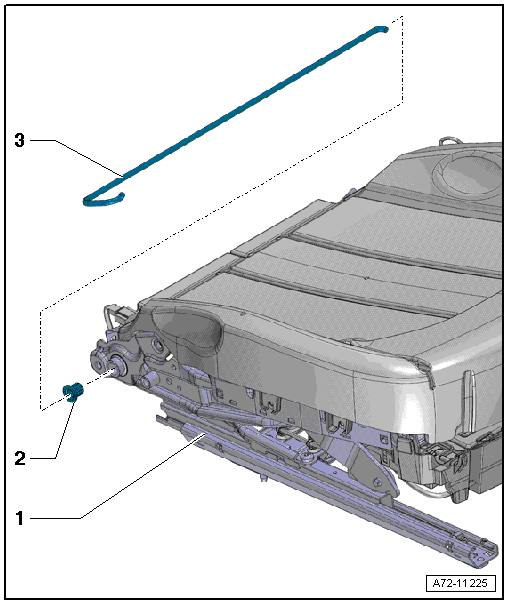

扭力杆
A72-11225
1 -  座椅槽
2 -  轴承
q   用于扭力杆
q   推入导向件中
3 -  扭力杆
q   润滑；油脂 → 电子备件目录“ETKA”
