拆卸和安装头枕导向件
hinweis  提示
仅描述左侧座椅组件的拆卸和安装步骤。在此描述的拆卸和安装针对右侧座椅元件。
所需要的专用工具和维修设备

t  拆卸楔 -3409-
  W00-11118
t  软垫夹钳 -V.A.G 1634-
  W00-11535
t  前端钩子 -3370-
  W00-11172
t  座椅维修支架适配器 -FVS6136/11M-
  CF72-0094

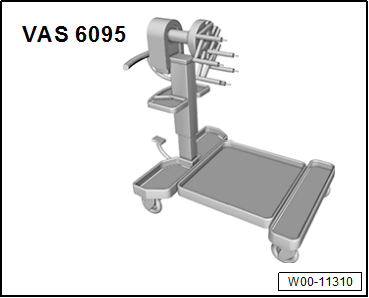

t  发动机和变速箱支架 -VAS 6095-
  W00-11310

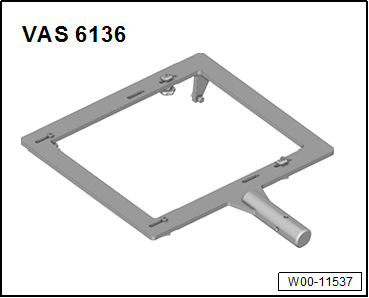

t  座椅修理支架 -VAS 6136-
拆卸
achtung image   注意！
遵守对安全气囊、安全带拉紧器和蓄电池断开装置（燃爆式部件）进行作业时的一般安全规定 → Kapitel。
–  拆卸头枕 → Kapitel。
–  如果存在，拆卸腰部支撑调节杆 → Kapitel。
–  拆卸座椅靠背 → Kapitel。
–  将座椅维修支架 -VAS 6136- 置于发动机和变速箱支架 -VAS 6095- 上。
–  将座椅维修支架适配器 -FVS6136/11M- 置于座椅维修支架 -VAS 6136- 上并固定。
–  将前座椅靠背固定到座椅维修支架适配器 -FVS6136/11M- 上。
  W00-11537
CF72-0053

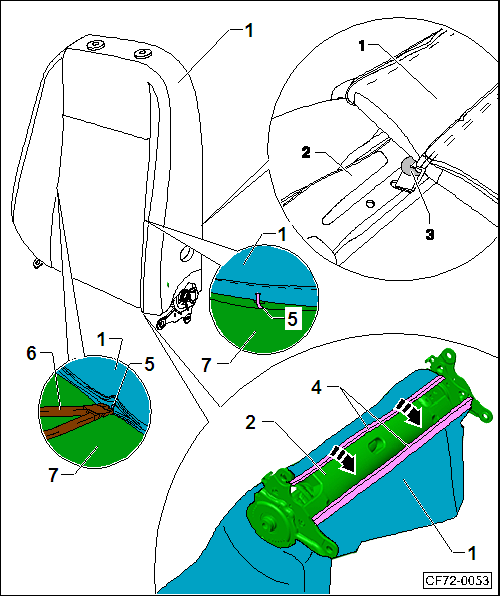

–  用前端钩子 -3370- 打开夹紧装置-4-。
–  将座椅靠背倾斜至最靠后位置。
–  将前部和后部靠背套-1-向上翻卷。
–  向上拉靠背套-1-，以便能够拆卸左右两侧的坐垫夹-5-。
–  用钳子-6-剪断坐垫夹-5-。
–  将靠背软垫-7-上的靠背套-1-向上拉。
–  继续向上拉靠背套-1-，以便能够剪断坐垫夹-5-。
–  用拆卸楔 -3409- 脱出左右两侧靠背框架 -2-上露出的卡子-3-。
–  剪断背后的坐垫夹-5-。
–  继续向上拉靠背套-1-，以便能够剪断坐垫夹-5-。
hinweis  提示
无需完全拆卸。

–  继续向上翻转前座椅靠背套。

右侧头枕导向件
–  将锁止凸耳-箭头-向内按压，同时将头枕导向件-1-从靠背框架-2-中拉出。
hinweis  提示
无须注意-3-。
  A72-10681
左侧头枕导向件
–  将锁止凸耳-箭头-向内按压，同时将头枕导向件-1-从靠背框架-2-中拉出。
安装
安装大体以倒序进行，同时注意下列事项：
l  更换所有切断的坐垫夹 → Kapitel，并安装在原来位置上。
检查头枕导向件安装位置是否正确。
hinweis  提示
  A72-10682

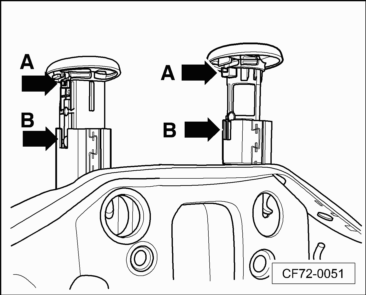

t  头枕导向件的导向凸耳-箭头 A-必须卡止在靠背框架的凹槽-箭头 B-中。
t  导向凸耳-箭头 A-必须完全地卡止在靠背框架中。
安装前检查所有固定元件是否丢失损坏，必要时进行更换。
安装时，用软垫夹钳 -VAS 1634- 将坐垫夹固定到软垫上。
拧紧力矩
t  → Kapitel „装配一览 - 前座椅“
t  → Kapitel „装配一览 - 前座椅靠背“
  CF72-0051
