拆卸和安装直通式装载装置锁止装置
所需要的专用工具和维修设备

t  扭矩扳手 -V.A.G 1331-
t  钻机
t  护目镜
拆卸
–  拆卸直通式装载装置的锁止件挡板 → Kapitel。
–  仅脱开锁止装置区域内的座套 → Kapitel。
hinweis  提示
  W00-11166
t  在生产中 (首次安装) 将锁止件-1-用铆钉-2-固定到直通式装载装置框架上-3-。
t  在维修时（重新安装），用螺栓和螺母替代铆钉-2-。

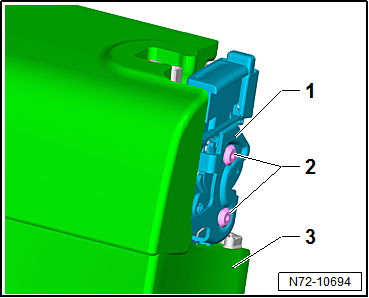

首次安装时的锁止件
achtung image   注意！
小心眼睛受伤。
戴上护目镜！
–  钻下铆钉-2-。
–  将锁止件-1-从直通式装载装置框架-3-中取出。
–  将剩余的铆钉-2-从直通式装载装置框架中去除。
  N72-10694
重新安装时的锁止件
–  拧出螺栓-2-，为此将螺母保持在直通式装载装置框架上。
–  将锁止件-1-从直通式装载装置框架-3-中取出。
  N72-10694
安装
安装大体以倒序进行，同时请注意下列事项：
hinweis  提示
在维修时，用螺栓和螺母替代铆钉-2-。
–  用螺栓-2-将锁止件-1-安装到直通式装载装置框架-3-上。
拧紧力矩
t  → Kapitel „装配一览 - 锁止装置“
  N72-10694
