拆卸和安装后座椅头枕导向件
拆卸
–  拆卸后座椅靠背 → Kapitel。
–  拆卸后部头枕 → Kapitel。
右侧 1/3 后座靠背
–  脱开座椅槽下部靠背上连接带的 2 个膨胀销。

–  从靠背框-3-上取下靠背套的固定卡子。
–  沿-箭头-方向从靠背框-3-上脱开靠背套左、右、下侧的压条-2-。
–  向上翻转靠背套和软垫-1-。
左侧头枕导向件

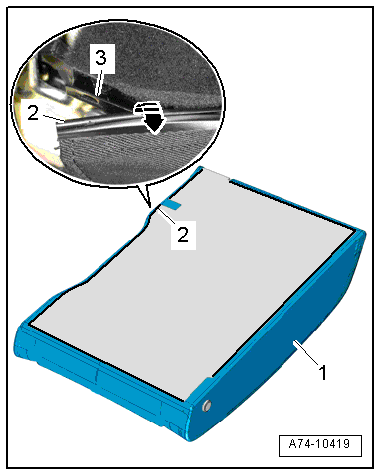

  A74-10419
–  向内按压锁止凸耳-箭头-，同时向上拉出头枕导向件-1-。
右侧头枕导向件
hinweis  提示
右侧头枕导向件的凸耳位于靠背框架侧。
–  向前按压锁止凸耳，同时向上拉出头枕导向件。
左侧 2/3 后座椅靠背
–  拆卸后部中间安全带端部固定件 → Kapitel。
–  脱开座椅槽下部靠背套上连接带的 4 个膨胀销。
  N74-10378
–  沿-箭头-方向从靠背框-3-上脱开靠背套左、右、下和中间软垫的压条-2-。
–  向上翻转靠背套和软垫-1-。
左侧头枕导向件

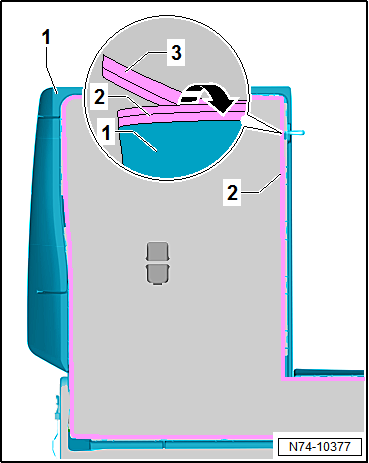

  N74-10377
–  向内按压锁止凸耳 -箭头-，同时向上拉出头枕导向件-1-。
右侧头枕导向件
hinweis  提示
右侧头枕导向件的凸耳位于靠背框架侧。
–  向前按压锁止凸耳，同时向上拉出头枕导向件。
安装
安装大体以倒序进行，同时注意下列事项：
–  检查靠背套的压条是否完全卡止，必要时重新卡止。
  N74-10378
–  检查头枕导向件安装位置是否正确。
hinweis  提示
t  头枕导向件的导向凸耳-箭头 A-必须卡止在框架的凹槽-箭头 B-中。
t  安装前先检查所有紧固元件是否丢失损坏，必要时予以更换。
  CF72-0090
