| 部件 |
制冷剂的物态 |
压力（bar、过压） |
温度（摄氏度） |

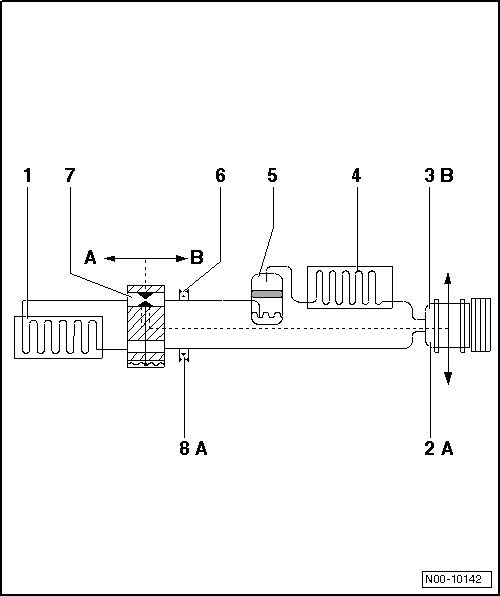

| -1-蒸发器，从进风口到出风口 |
蒸汽 |
约 1.2 bar → 注释 |
约 -7 ℃ → 注释 |
| |
|
（约 1.8 bar） → 注释 |
（约 -1 ℃） → 注释 |
| -2-空调压缩机的 A侧 |
气体 |
约 1.2 bar → 注释 |
约 -1 ℃ |
| |
|
（约 1.8 bar） → 注释 |
（约 +1 ℃） → 注释 |
| -3-空调压缩机 B 侧 |
气体 |
约 14 bar |
大约 + 65 ℃ |
| -4-冷凝器 |
气体、蒸汽、液体 |
约 14 bar |
在出风口大约 + 55 ℃ |
| -5-储液罐 |
液体 |
约 14 bar |
大约 + 55 ℃ |
| -6-抽吸阀和加注阀 B 侧 |
液体 |
约 14 bar |
大约 + 55 ℃ |
| -7-膨胀阀 |
液体，以蒸汽释放 |
约 14 bar |
大约 + 55 ℃，降低到 -7 ℃ |
| -8-抽吸阀和加注阀A 侧 |
气体 |
约 1.2 bar → 注释 |
约 -7 ℃ → 注释 |
| |
|
（约 1.8 bar） → 注释 |
（约 -1 ℃） → 注释 |
| 1) |
尽管热量传输是变化的，并且发动机转速不同，但在装有起调节作用的空调压缩机的制冷剂循环回路内，压力保持在约2 bar。但是，这只限于在空调压缩机的功率范围内；如果超过空调压缩机的最大功率，则压力上升 → Kapitel。 |
| 2) |
尽管热量传输是变化的，并且发动机转速不同，但在装有起调节作用的空调压缩机的制冷剂循环回路内，温度保持在空调压缩机的调节范围内。但是，这只限于在空调压缩机的功率范围内；如果超过空调压缩机的最大功率，则温度上升 → Kapitel |
 提示
| t |
当蒸发器温度低于 0℃ 时，无法自行调节其功率的空调压缩机由各自的控制单元通过空调压缩机的调节阀 -N280- 关闭。 |
| t |
装有空调压缩机的调节阀 -N280- 的车上，通过控制阀改变低压侧的压力。 |
|
|
|
|
