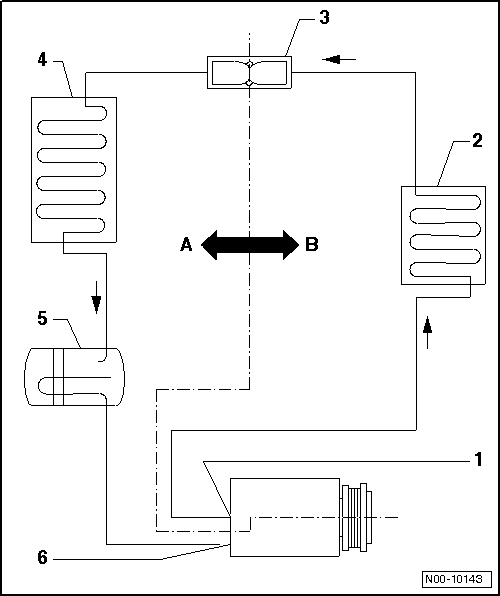

带节流阀和收集罐的制冷剂循环回路
箭头指示制冷剂的流向。
A－制冷剂循环回路的低压侧
B－制冷剂循环回路的高压侧
N00-10143

部件 制冷剂的物态 压力（bar、过压） 温度（摄氏度）
-1-空调压缩机 B 侧 气体 最大 20 bar 最大 + 70 ℃
-2-冷凝器 由气体变为蒸汽，最后变为液体 最大 20 bar 最大 + 70 ℃
-3-节流阀 从液体变为蒸汽 B 侧最高 20 bar，A侧高于 1.5 bar B 侧最高 + 60 ℃，A 侧高于 - 4 ℃
-4-蒸发器 从蒸汽变为气体 高于1.5 bar 高于 - 4 ℃
-5-收集罐 气体
-6-空调压缩机的 A 侧 气体

即使在发动机转速不同时，在 A 侧的压力由“起调节作用的”空调压缩机也能保持在 2 bar左右。但这只适用于在空调压缩机的功率范围内；如果超过空调压缩机的最大功率，则压力上升 → Kapitel。
hinweis  提示
装有空调压缩机的调节阀 -N280- 的车上，通过控制阀改变低压侧的压力。
