用带打印机的蓄电池测试仪 -VAS 5097 A-检测蓄电池负荷

提示

在索赔时可用带打印机的蓄电池测试仪 -GRX-3000DZ-代替带打印机的蓄电池测试仪 -VAS 5097 A-进行检测。

注意！

有受伤危险！请注意警告说明和安全规定 → Kapitel！

所需要的专用工具和维修设备

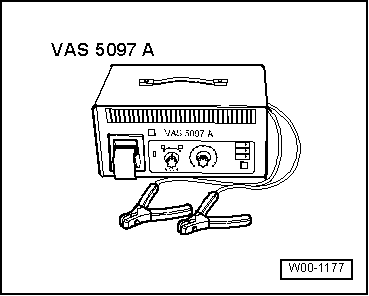

t	带打印机的蓄电池测试仪 -VAS 5097 A-

提示

注意带打印机的蓄电池测试仪 -VAS 5097 A-的 TPI2012182。

进行蓄电池负荷检测：

注意！

严禁对淡黄色显示的蓄电池检测或者充电。严禁进行辅助起动！

在进行检测、充电或辅助起动时存在爆炸危险。

必须更换蓄电池。

提示

蓄电池温度必须至少 10 °C。

–	关闭点火开关和所有用电器。

–	检测带观察孔的蓄电池的颜色显示 → Kapitel。

–	根据蓄电池上符合 DIN 标准的说明确定低温检测电流（A），并根据表格 → Kapitel „表格：低温检测电流“确定带打印机的蓄电池测试仪 -VAS 5097 A-的调节范围。

提示

如果蓄电池的电流值标准不是 DIN，而是 IEC 或者 EN/ SAE，则可以参照表格 → Kapitel „表格：低温检测电流“或者设备上的表格的规定。

–	用低温检测电流转换开关设置低温检测电流 → Kapitel。

–	用打开 / 关闭功能开关调节测量的范围，80 - 379 A 或 380 - 499 A → Kapitel。

提示

低温检测电流大于 499A（例如，520A、580A 或 600A）的蓄电池可以根据 DIN 标准暂时设为 499A进行检测。

–	检测仪的红色接线端“+”连到正极上。

–	检测仪的黑色接线端“-”连到负极上。

提示

t	注意检查接线端的接触是否良好！

t	注意带打印机的蓄电池测试仪 -VAS 5097 A-的 TPI2012182。

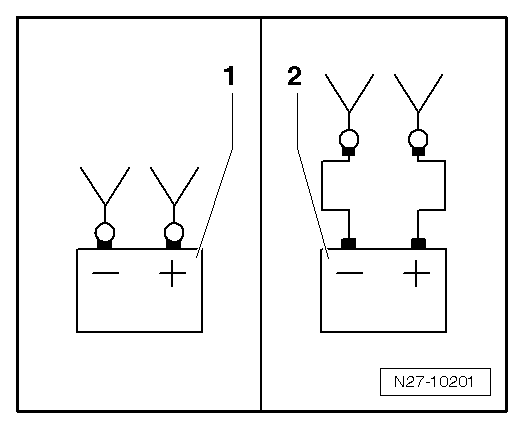

–	通过滑动开关选择测试接线端的连接点 → Kapitel。

1 -	直接连接到蓄电池上。

2 -	连接到发动机舱内的外部检测点上。

–	检查，蓄电池上规定的低温检测电流值是否与蓄电池测试仪上设置的数值一致。

–	按下起动键 → Kapitel。

绿色 LED 灯亮起 → Kapitel。检测程序自动运行。通过打印机输出测试结果 → Kapitel。如果设备未起动（LED 灯不亮，无打印输出），需对蓄电池充电 → Kapitel，然后重新进行检测。

–	关闭测试仪 → Kapitel。

–

取下测试仪接线端。

提示

t	大约 20 秒钟后测试结束。

t	通过打印机输出测试结果。

t	只进行一次测试。重复测试使结果失真。

t	在下一次测量前，测试仪需要约 30 分钟的冷却时间。
