带有单个维修位置的导线断裂

带有单个压紧连接器的维修位置
–  维修时，露出待维修的导线（离维修位置两侧约 20 cm）。
–  如有必要，用折叠刀切开缠绕的线束。

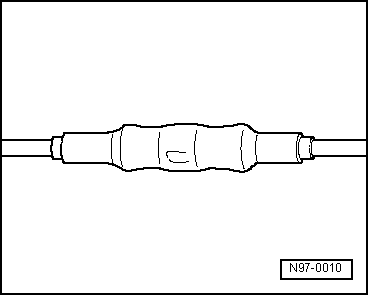

  N97-0010
–  使用剥线钳 -VAS 1978/3-切除导线的损坏部分。
hinweis  提示
如果由于切断损坏的导线后，车上专用的单根导线的两个末端太短，以致不能用一个压紧连接器连接而进行维修时，则可以采用带有两个压紧连接器的较长的导线来进行维修 → Kapitel。
  N97-0017
–  用剥线钳剥去导线末端 6 - 7 mm 的绝缘层。

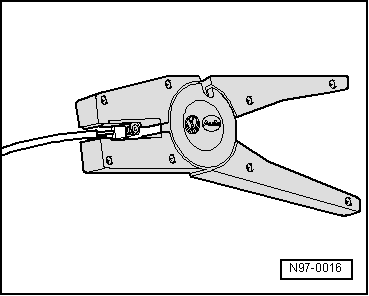

  N97-0016
–  将压紧连接器推到车上专用的两根已剥线的导线末端上，并用压线钳挤压压紧连接器。
hinweis  提示
t  务必注意，使用正确的压紧槽来挤压压紧连接器 → Kapitel。
t  严禁挤压导线的绝缘层。
挤压后，必须用热吹风机收缩压紧连接器，以防止受潮。
–  将热吹风机收缩组件 -VAS 1978/15-安装在热吹风机，220 V/ 50 Hz -VAS 1978/14-上。

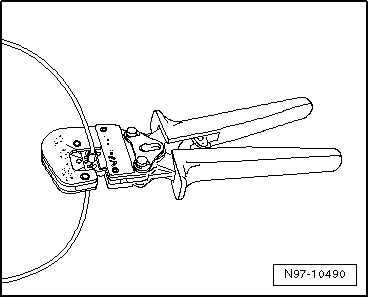

  N97-10490
–  使用热吹风机沿纵向从中部朝外侧加热压紧连接器，直至连接器完全密封并且末端溢出胶水。
Vorsicht image   当心！
收缩压紧连接器时注意，切勿让热吹风机的高温喷嘴损坏其他导线、塑料件或绝缘材料。
务必注意热吹风机的使用说明书！
hinweis  提示
  N97-0013
t  注意：如果维修多条导线，切勿将压紧连接器直接并排（重叠）安装。为了使得线束直径不会过大，压紧连接器要相互略微错开一些。
t  如果维修位置先前已经缠绕过，在维修后必须用黄色绝缘带重新缠绕该位置。
t  固定已维修的线束，必要时使用电缆扎带固定，以免在行驶时产生噪音。

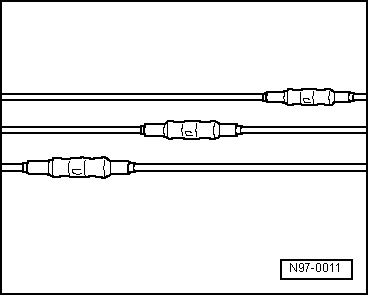

  N97-0011
