准备好光纤
所需要的专用工具和维修设备

t  光纤维修套件 -VAS 6223A-
  W00-10995

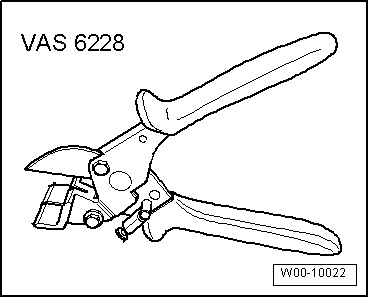

t  剪切钳 -VAS 6228-
  W00-10022
t  车辆诊断测试仪
Vorsicht image   当心！
严禁过度弯折光纤。弯曲半径不允许小于 25 mm。
严禁将光纤放在尖棱角上。
严禁弄脏或用手指触碰光纤末端。
严禁加热光纤。
切勿绞合两根光纤或将光纤和铜导线绞合在一起。
插头和连接电缆要防尘。可使用箱内的护罩。
安装光纤钳 -VAS 6223/1-的工具头。
  W00-10224

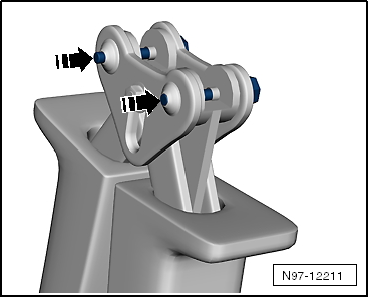

–  沿-箭头-方向压出防松销。
  N97-12211

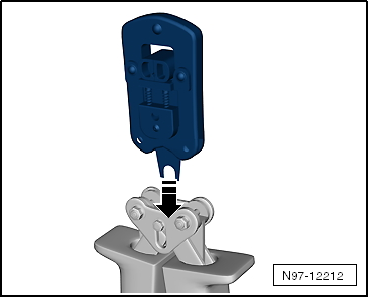

–  沿-箭头-方向装上工具头并压回防松销。
  N97-12212
减短光纤长度。
–  确定所需的光纤长度。
–  张开光纤钳并把光纤-1-放入剪切钳的定位件内。
–  闭合光纤钳剪切光纤。
  N97-12213
剥去导线套管
–  张开光纤钳 -VAS 6223/1-。
–  沿-箭头-方向将剥线杆置于下部位置。
–  将光纤插入剥线定位件中。
l  光纤必须与剪切钳的背面对齐。
  N97-12214

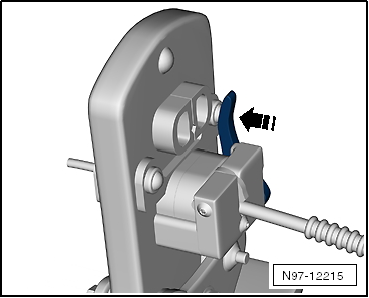

–  闭合光纤钳直到固定的限位位置，并且保持闭合状态。
–  沿-箭头-方向向上摇动剥线杆并取出光纤。
  N97-12215
精确切割（切成光滑的前表面）

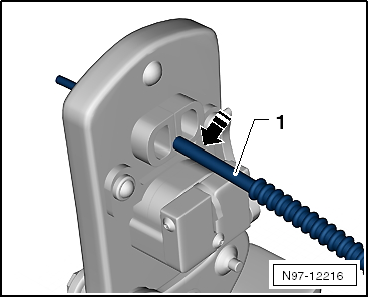

–  将光纤-1-推入切割孔。
l  剥离必须在切割装置的限位位置上。
  N97-12216
–  闭合光纤钳 -VAS 6223/1-并取出导线。

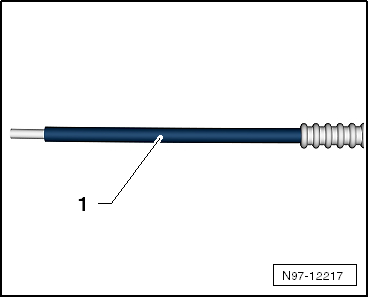

–  目检导线-1-，是否正确切割以及端面上是否有毛刺。
hinweis  提示
t  只能将光纤放在一个绝对干净的表面/垫子上或拿在手上。
t  如果存在污染光纤端面的危险，则使用护罩。
  N97-12217
黄铜销触点安装到光纤上。

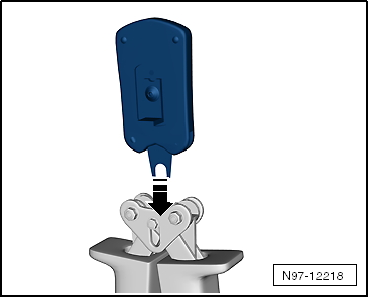

–  沿-箭头-方向更换工具头。
  N97-12218

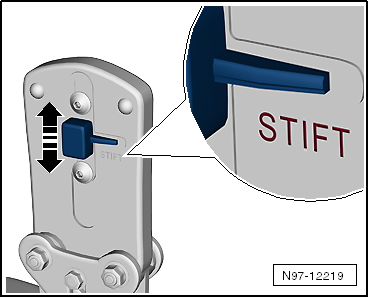

–  沿-箭头-方向推光纤钳上的固定装置，使得可以看到“销钉”字样。
  N97-12219
–  将黄铜销触点-1-插入定位件内。
–  沿-箭头-方向闭合光纤钳上的锁止杆。
  N97-12220

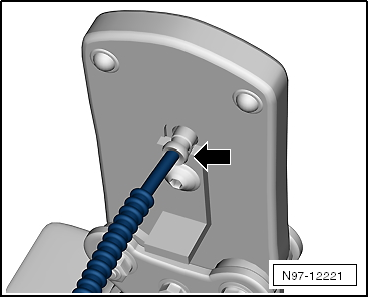

–  将光纤推入黄铜销触点内-箭头-，直至感觉至限位位置并闭合光纤钳。
–  张开光纤钳并取出光纤和黄铜销触点。
Vorsicht image   当心！
严禁弯折或用力弯曲光纤（弯曲半径 小于 25 mm）。
  N97-12221

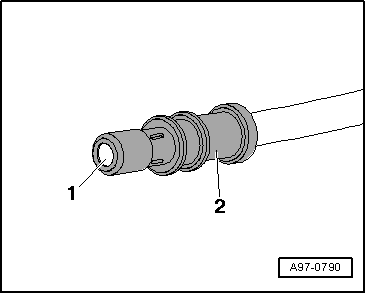

–  检测光纤-1-上的黄铜销触点-2-是否正确固定。
l  在黄铜销触点上必须可以看到 4 个夹紧点。
l  严禁用手从光纤中拉出黄铜销触点。
l  光纤前表面位于黄铜销触点之后的 0.01…0.1 mm 处（目检）。
hinweis  提示
t  光纤的连接可以采用插头连接器 → 电子备件目录。
t  将新的光纤装入线束插头内 → Kapitel。
  A97-0790
波纹管安装到光纤上。
–  将波纹管切到合适的长度。
l  切割时使用剪切钳 -VAS 6228-或一把锋利的刀具。
l  严禁用剪边钳切断波纹管。
l  必须在波形突起处-箭头-，而不要在波纹下凹处切断波纹管。
l  在安装波纹管时必须听到卡入光纤壳体内的声音。
  A97-1121

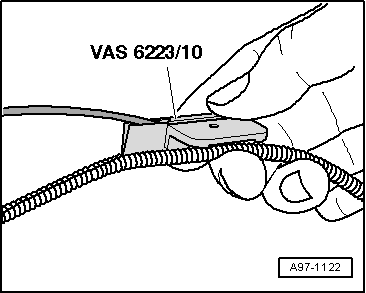

–  如图所示，将光纤导入波纹管安装钳 -VAS 6223/10-内。
–  在波纹管的开口推入波纹管安装钳。
–  在波形管的开口推入安装波纹管的钳子。同时将光缆放入波纹管内。
  A97-1122
