天线导线修理包 6720

检查天线导线： → 车锚

更换工具转接头： → 车锚

切割天线导线： → 车锚

屏蔽线剥线： → 车锚

外套剥线： → 车锚

内绝缘层剥线： → 车锚

压紧内导线： → 车锚

压紧外导线： → 车锚

所需要的专用工具和维修设备

t	天线导线修理包 -VAS 6720-

天线导线修理包 -VAS 6720-可以以最佳的方式维修天线导线RG 174（蓝色）和 RKT 031（黑色）。工具包包括针对这两种导线相应的剥线工具和夹紧工具。另外，还包括所有能够达到生产质量的连接原装插头的部件。在工具包中，只需要0 编码的接头（绿色）。可以在 ETKA（EL-电气接头元件）035-xx中找到其他信息娱乐系统的各种连接导线。这些针对不同车型的各种转接头天线导线必须单独订货。所有单独的配件都可以在上述的编号中订货。工具包中的各个分割空间都标有消耗材料的配件编号。修理包是基于现有的转接头和夹钳系统VAG 1978B的。

提示

附加信息： → 天线导线修理包VAS 6720的使用说明书

检查天线导线：

在开始维修前，使用仪器确定要修理的天线导线。

t	-1- RG 174 = 蓝色

t	-2- RTK 031 = 灰色

转接头用颜色加以区分。

更换工具转接头：

–	根据检查的天线导线选择适合的转接头 → 车锚。

–	完全打开钳子的手柄。

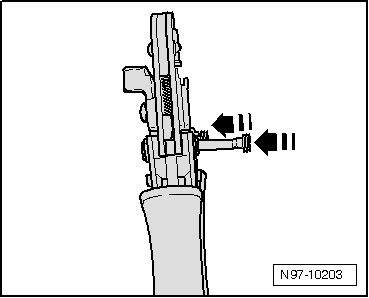

–	从夹紧钳上手柄上松开两个锁销-箭头-。

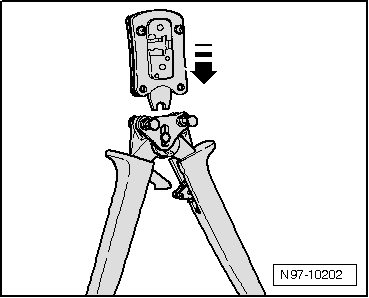

–	将所需的转换转接头从上部沿-箭头-方向插入到夹紧钳手柄上。

–	通过沿-箭头-方向挤压销子，将转换头卡入压线钳的手柄上。

切割天线导线：

–	将天线导线-2-插入到切割机构 -1-内。

–	闭合工具然后再打开。

–	将天线导线从切割机构上拉出。

屏蔽线剥线：

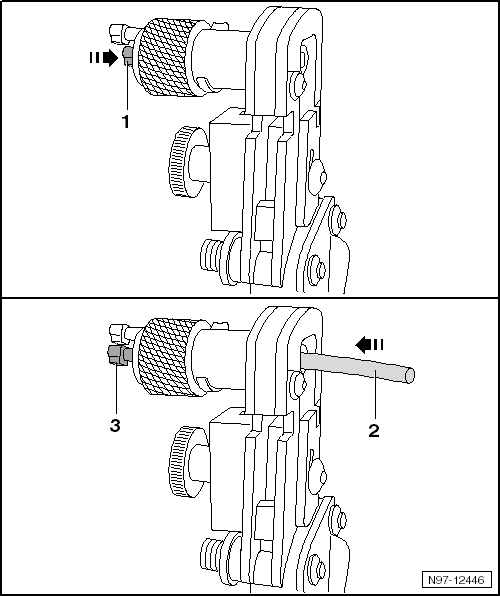

–	将定位销-1- 推入旋转切割器内到限位位置。

–	将天线导线-2- 推入旋转切割器内到限位位置。定位销-3- 可全部看见。

–	将刀片支架-1- 向旋转切割器的轴向方向推入直到啮合。（在刀片支架下的间隙-2-完全闭合。）

–	固定天线导线使其不转动。

–	按照-箭头-方向转动旋转切割器-3- 大约2 次直到可以轻松旋转。

–	拉出释放销-1-。松开刀片支架并从天线导线上分开。

–	将定位销-2- 推入旋转切割器到限位位置。将天线导线从旋转切割器上压出。

–	将屏蔽线从天线导线上拆下。

–	从旋转切割器上取下绝缘壳的残余物。

外套剥线：

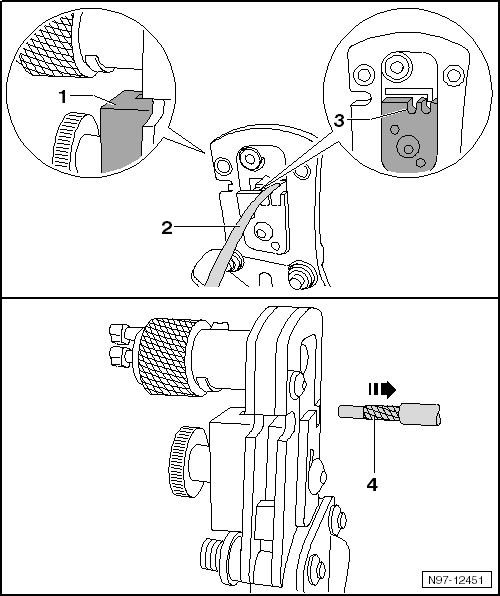

–	将天线导线-2- 经过缺口-3- 推入到工具转接头内直到限位位置。

–	闭合工具然后在打开。

–	拉出天线导线-4-。

内绝缘层剥线：

–	将天线导线-2- 经过缺口-1- 推入到工具转接头内直到限位位置。

–	闭合工具然后在打开。

–	拉出天线导线-3-。

压紧内导线：

–	根据检查的天线导线选择适合的转接头 → 车锚 → 车锚。

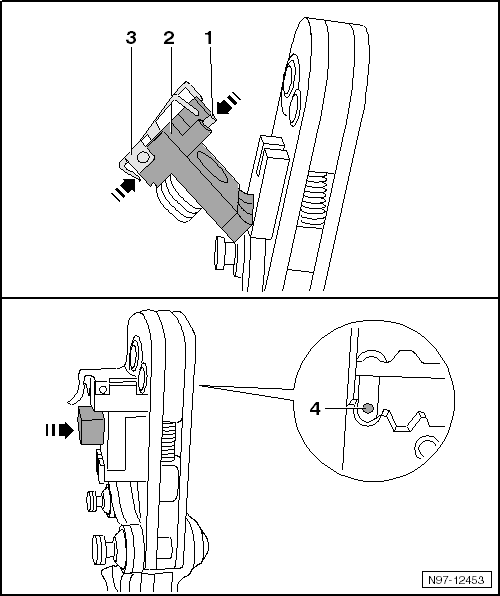

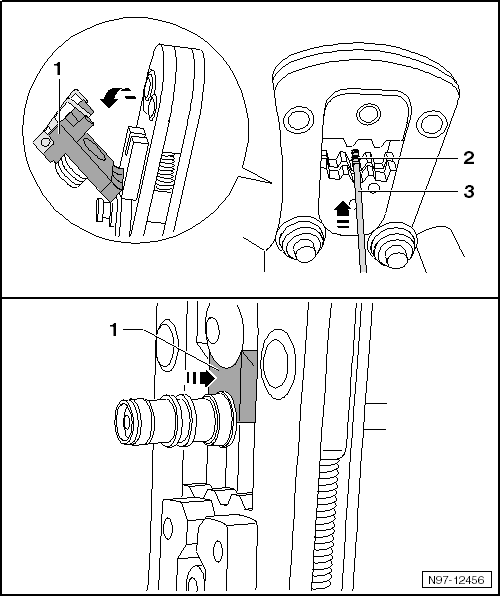

–	倾斜摆动定位器-2-。

–	打开定位件-3-，将定位件向上摆动。

–	将内触点-1-推入到摆动定位器内直到限位位置并松开定位件。内部触点固定到位。

–	将摆动定位件向内摆动，内部触点-4- 定位到转接头上。

–	将天线导线-1-插入工具转接头的内部直至触点-2-。此时保持定位不动。

–	闭合工具直到它自己打开。

–	打开定位件-3-并拉出天线导线。

压紧外导线：

–	将套管-2-和外部触点-1-推到内导线上。滚花触点部分必须被推到屏蔽线 -3- 之下但在铝箔上面。

–	完全推上外触点。确保落位到插孔和销钉中。

–	将套管-3-推到外触点上。

–	打开工具，将摆动定位器-1-倾斜。

–	将安装好的外触点-2- 放到工具转接头的中间缺口中外触点的边上。

–	闭合工具然后在打开。

–

拉出天线导线。
