2K 细腻子-爱扳手

2K 细腻子

名称：

t	2K 细腻子 -LSP 784 002 A2-

版本 2011.06

产品说明

2K 细腻子是一种非常精细的、触变性的聚酯腻子。

这种适用于小范围的改善维修。

应用技术信息

特性

精细且无气孔

易于清除

易于打磨

t	为在塑料表面进行小区块修补作业提供高弹性

底面

适合的底面：

钢

铝

玻璃纤维强化塑料

旧车漆或出厂车漆

t	已硬化的 2K 填料 / 2K 底涂层

t	用 2K 塑料附着填料 -LKF 696 009 A2-/-LKF696 040 A2- 或透明增粘剂 -ALO 822 000 10- 打底的塑料件

t	预先用 2K 聚酯腻子处理过的表面

当心！

这种腻子不可涂在 PVB（酸硬化）底面或 1K 底涂层（例如合成树脂）上。

也不可在热塑性或者坚韧的车漆上使用。在这些情况下只能在白板材上打底漆。

底面的预处理：

–	仔细的去油污和打磨。

–	对于 UP-GF 底面要清洁脱模剂残留物，打磨。

–	在加工之前用适当的清洁剂清理，确保表面干净、无残留物。

处理

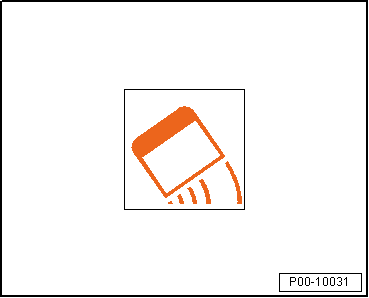

涂覆方式：

–

涂腻子

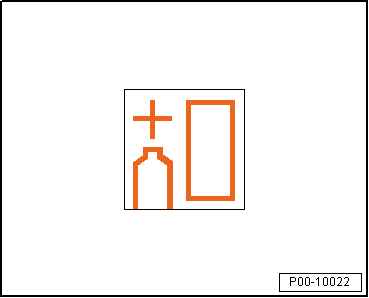

混合比例：

–	添加 2-3% 重量百分比的 2K硬化剂 -LVM 018 000 A1/A2-，或尤其在高温条件下添加 2K 慢干硬化剂 -LVM 018 100 A2-。

提示

要避免硬化剂膏使用过量，以避免荧光颜色和浅金属色出现渗色。

加工时间：

–	+20℃ 室温条件下约为 3-5 分钟

反应温度：

–

最低 +5 ℃

干燥

风干：

–	+20℃ 室温条件下约为 20-30 分钟

红外线烘干：

t	短波照射灯 3 分钟（50% 功率）

t	中波照射灯 5 分钟

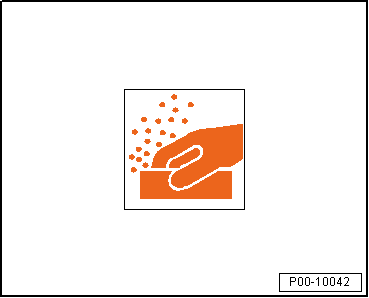

研磨

在上述干燥时间后随即进行：

–	以粒度为 P180-240 的砂纸进行粗干磨

–	以粒度为 P240-320 的砂纸进行精干磨

–	以粒度为 P240-320 的砂纸进行湿粗磨

–	以粒度为 P600-800 的砂纸进行湿精磨

提示

t	精磨时，注意用皮革将表面擦净、擦干。

t	耐热性不超过 +80℃。

修整

推荐的层次：

t	1K 洗涤涂料 -LVM 044 007 A2-/-LVM044 171 A2-

t	2K 洗涤涂料 -LHV 043 000 A2- 和 2KHS 可变填料

t	2K 塑料附着填料 -LKF 696 009 A2-/-LKF696 040 A2-

t	用增粘剂 -ALO822 000 10-增弹的 2K HS 填料（塑料件）

–

接着用面漆遮盖。

特性数据

交货黏度	糊状
燃点：	腻子超过 23℃
挥发性有机化合物数值：2004/42/IIB(b)(250)170	这种产品（产品类型 IIB.b）在可喷涂形式下的欧盟极限值为最大250 g/l 的挥发性的有机成分。这种产品在可喷涂形式下的挥发性有机化合物数值为最大 170 g/l。

储存

可保证的稳定存放期为自生产日期起的 12 个月。最迟使用日期截止标签上注明的日期，且 +20℃ 储存在封闭的原装容器内。

储存条件

–	储存温度 +20℃（不得超过 +30℃）。
