2K 塑料附着填料
名称：
t  2K 塑料附着填料 -LKF 696 009 A2-，白色
t  2K 塑料附着填料 -LKF 696 040 A2-，黑色
版本 2011.06
产品说明
这种 2K 塑料附着填料是一种用于塑料件的高质量 2K 打底填料。
特性：
t  黏附在各种普通的轿车塑料上
t  可采用湿碰湿方法
t  高效喷漆系统
t  操作简单
t  加工时间很长
应用技术信息
底面
适合的底面：
t  车辆外部各种普通塑料件
t  PP、PP/EPDM、ABS、SAN、PC、PA、PUR-RIM、R-TPU、TPO、PBTP
t  PUR、PUR 软泡沫
t  UP-GF

底面的预处理：
底面上不可有脱模剂。
在清洁前，以 +60 ℃ 的温度对塑料件进行 60 分钟的调温处理，以“渗出”脱模剂。
–  用抗静电塑料清洁剂 -LVM001 001 A2- 或用中性的慢干硅胶清除剂 -LVM020 100 A5- 清洁。
hinweis  提示
t  进行必要清洁所需的消耗量取决于脱模剂的种类和数量。建议使用砂纸来帮助清洁。
t  稀释剂容易蒸发（例如：室温条件下通宵进行风干或 +60 ℃ 时风干 30-40 分钟）。
  P00-10038
–  在涂覆附着填料前再用抗静电塑料清洁剂 -LVM 001 001 A2- 或慢干硅胶清除剂 -LVM 020 100 A5-（抗静电作用）稍许清洁一次。
  P00-10038
处理
稀释：
–  不可添加稀释剂！

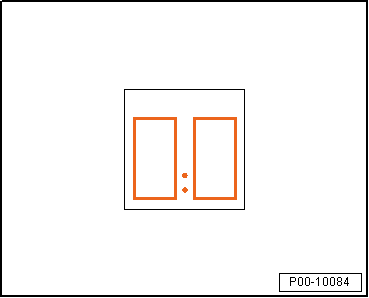

混合比例：
–  1:1（体积比）的2K 附着填料硬化剂 -LHA 005 000 A2-。
  P00-10084
加工 / 凝固时间：
–  +20 ℃ 时达到可喷涂状态 7-9 小时。
hinweis  提示
不可添加稀释剂！ 添加硬化剂后材料可喷涂。
  P00-10029
涂覆方式 “喷涂”
  P00-10032
–  加工黏度 4 mm，+20 ℃，DIN 53211
加工黏度 4 mm 黏度杯喷枪 “Compliant” 和 “HVLP”：
DIN 4 mm：16-18 秒
ISO 4 mm：37-45 秒
  P00-10036
–  调整喷涂压力（参见制造商说明）：“Compliant” 1.3-1.4 mm。
–  调整喷涂压力（参见制造商说明）：“HVLP” 1.4-1.5 mm。
–  调整喷涂压力（参见制造商说明）：“Compliant” 2.0-2.5 bar。
–  调整雾化压力（参见制造商说明）：“HVLP” 0.7 bar。
  P00-10029
–  一个喷涂工序（先是 1 个稀薄的喷涂过程，然后是 1 个常规的喷涂过程）
–  推荐的干燥漆层厚度为 25-30µm。
  P00-10032
干燥
+20℃ 室温条件下干燥，15-20 分钟后可进行遮盖上漆
  P00-10027
修整
  P00-10029
+20℃ 条件下，15-20 分钟的通风时间后（最多到 24 小时）可用适当的面漆以湿碰湿方法进行遮盖上漆。
hinweis  提示
t  根据需要，可在 30 分钟干燥时间（+60℃ 工件温度）或 2 小时干燥时间（+20℃ 室温）后，用粒度为 P800-1000的湿砂纸对 2K 塑料附着填料进行研磨。
t  在 2K 塑料附着填料干燥后，用 2K细腻子 -LSP 784 002 A2- 修补底面上可能存在的缺陷部位。
t  在涂抹面漆之前必须用 2K 塑料附着填料隔绝上腻子部位。
随后遮盖上漆时可使用：
t  水性底漆和 2K HS 清漆
t  2K HS 面漆
achtung image   注意！
上过漆的塑料件在 6 个星期的时间内不可以使用高压清洁器进行清洁。之后，要遵守喷嘴与工件的最小间距：30厘米。
特性数据
  P00-10026
交货黏度 2K 附着填料硬化剂 11 秒
2K 塑料附着填料 100 秒
燃点： 超过 +23℃


储存
可保证的稳定存放期为自生产日期起的 24 个月。最迟使用日期截止标签上注明的日期，且 +20℃ 储存在封闭的原装容器内。
  P00-10050
储存条件
2K 塑料附着填料的规定存储温度为 +20℃。
2K 附着填料硬化剂规定的储存温度为 +20℃（不得超过 +5℃）。结霜后必须将硬化剂重新加热至 +20℃。然后才可以再次正常使用。
  P00-10048
