2K MS 哑光清漆-爱扳手

2K MS 哑光清漆

名称：

t	2K MS 哑光清漆 -L2K 769 020 A2-

版本 2012.10

产品说明

2K MS 哑光清漆是一种来自 2K 丙烯酸系统的清漆。

特性：

高弹性。

消光调制

t	用 HS 和 VHS 产品浸润可多变使用。

t	可用 2K HS 清漆进行光亮度调节。

t	是塑料上漆的理想选择

提示

K MS 亚光清漆 -L2K 769 020 A2- 的使用应限于小的表面（轿车加装件）。

应用技术信息

底面

适合的底涂层：

水性底漆

处理

混合比例：

–

3:1 体积比：

t	2K HS 硬化剂 -LHA 009 041 A3-

t	2K HS 慢干硬化剂 -LHA 009 047 A3-

t	2K HS 超慢干硬化剂 -LHA 009 048 A3-

混合比例：

–

5:1 体积比：

t	2K VHS 硬化剂 -LHA 009 051 A2-/-LVM009 051 A5-

t	2K VHS 慢干硬化剂 -LHA 009 052 A2-/-LHA009 052 A3-

t	2K VHS 超慢干硬化剂 -LHA 009 053 A2-

提示

t	使用不同的 HS/VHS 硬化剂和稀释剂会导致不同的光亮度。

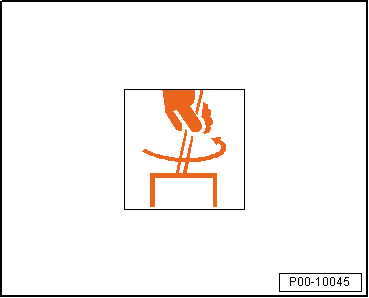

t	在取用材料钱必须仔细地进行搅拌。

稀释：

t	2K 稀释剂 -LVE 009 001 A5-

t	2K 慢干稀释剂 -LVE 009 002 A5-

t	2K 专用稀释剂 -LVM 009 200 A2-/-LVM009 200 A5-

加工 / 凝固时间：

–	+20℃ 时达到可喷涂状态 4 小时。

涂覆方式 “喷涂”

–	加工黏度 4 mm，+20℃，DIN 53211

加工黏度 4 mm 黏度杯喷枪 “Compliant” 和 “HVLP”：

DIN 4 mm：14-16 秒

ISO 4 mm：28-33 秒

添加稀释剂，+20℃ 材料温度，25% 的 HS 硬化剂（3:1）和 30% 的 VHS 硬化剂（5:1）。

–	添加稀释剂时，混合时要使用量尺。

–	调整喷嘴（参见制造商说明）“Compliant” 和 “HVLP” 1.3-1.4 mm。

–	调整喷涂压力（参见制造商说明）：“Compliant” 2.0-2.5 bar。

–	调整雾化压力（参见制造商说明）：“HVLP” 0.7 bar。

–	以 2 个喷涂工序涂敷。

–	先进行一个完整的喷涂工序，通风 15-20 分钟，随后进行最终上漆。

–	规定的干燥漆层厚度为 50-60µm。

提示

不同的涂覆方式会导致不同的光亮度。

干燥

+20℃ 室温条件下的干燥时间：

t	2-2.5 小时后脱尘干燥。

t	5-6 小时后装配固定

过夜干燥

加速干燥条件下的最终风干时间最少为 15-20 分钟。

+60℃ 工件温度条件下加速干燥 40-45 分钟

特性数据

燃点：	超过 +23℃
挥发性有机化合物数值：2004/42/IIB(e)(840)580	这种产品（产品类型 IIB.b）在可喷涂形式下的欧盟极限值为最大840 g/l 的挥发性的有机成分。这种产品在可喷涂形式下的挥发性有机化合物数值为最大 580 g/l。

储存

2K MS 亚光清漆 -L2K 769 020 A2- 的保障储存稳定性为自生产日期起的 24 个月。最迟使用日期截止标签上注明的日期，且+ 20℃ 储存在封闭的原装容器内。
