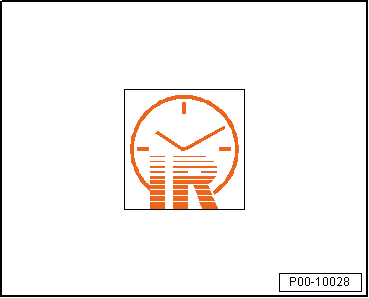

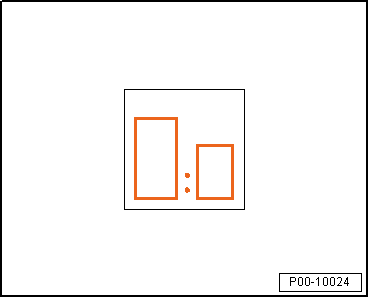

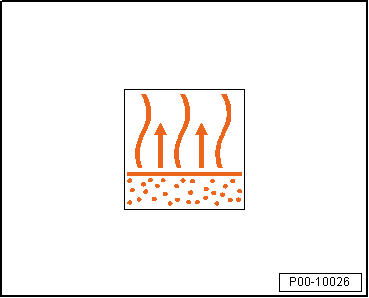

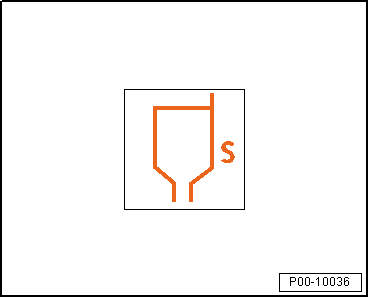

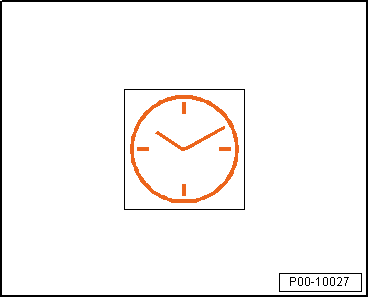

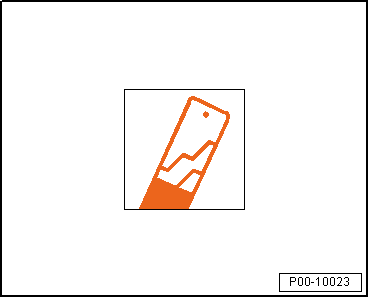

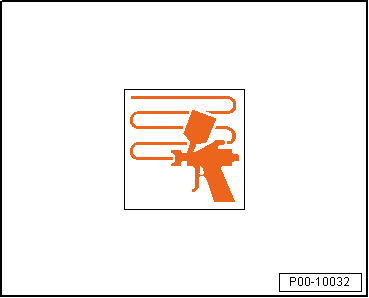

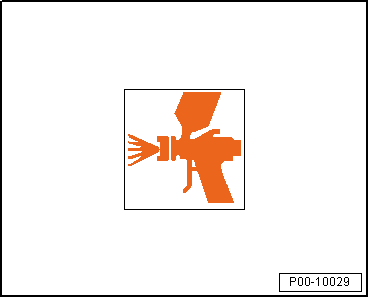

2K HS Brillant 清漆 名称： t  2K HS Brillant 清漆 -L2K 769 K04 A5- 版本 2010.10 产品说明 2K HS Brillant 清漆符合 VOC 标准，是一种高品质高固清漆，来自 2K 丙烯酸系统。 特性： t  耐久性非常高 t  加工可靠性高 t  光亮和填充性非常好 t  通过添加稀释剂可实现多变的使用方式 t  以 2 个喷涂工序处理 应用技术信息 底面 适合的底涂层： t  水性底漆     处理 混合比例： –  3:1 体积比： t  2K VHS 硬化剂 -LHA 009 051 A2-/-LVM009 051 A5- t  2K VHS 快干硬化剂 -LHA 009 050 A2- t  2K VHS 慢干硬化剂 -LHA 009 052 A2-/-LHA009 052 A3- t  2K VHS 超慢干硬化剂 -LHA 009 053 A2- t  硬化剂的选择取决于温度和工件尺寸。 参见应用技术信息 2K VHS 硬化剂 → Kapitel。 增弹参见 → 车锚 稀释时可用： t  2K 专用稀释剂 -LVM 009 200 A2/A5-   加工 / 凝固时间： –  +20℃ 时达到可喷涂状态 60-75 分钟   涂覆方式 “喷涂”   –  加工黏度 4 mm，+20℃，DIN 53211   10 % 的稀释添加剂，材料温度 +20℃ –  添加稀释剂时，混合时要使用量尺。 加工黏度 4 mm 黏度杯喷枪 “Compliant” 和 “HVLP”：   DIN 4 mm：18-21 秒   –  调整喷涂压力（参见制造商说明）：“Compliant” 1.2-1.3 mm。 –  调整喷涂压力（参见制造商说明）：“HVLP” 1.2-1.3 mm。 –  调整喷涂压力（参见制造商说明）：“Compliant” 2.0-2.5 bar。 –  调整雾化压力（参见制造商说明）：“HVLP” 0.7 bar。 –  以 2 个喷涂工序涂覆，中间通风时间 5-10 分钟。 第一个喷涂工序有所保留，但要完整涂覆。 –  推荐的干燥漆层厚度为 50-70µm。   干燥   加速干燥条件下的最终风干时间最少为 10 分钟。   +60-65℃ 工件温度条件下加速干燥 35-40 分钟。   红外线干燥条件下的最终风干时间最少为 5-10 分钟   红外线干燥，中波照射灯为 15-20 分钟，短波照射灯为 10-15分钟。   特别提示 刚性和半刚性塑料的增弹： t  主材料必须首先混合 15% 的弹性添加剂 -ALZ 011 001-。 t  与 2K 专用稀释剂 -LVM 009 200 A2/A5- 混合，3:1，使用 10 % 稀释剂（延长干燥）。 特性数据   交货黏度 DIN 4mm, +20℃：24-28 秒 燃点： 超过 +23℃ 挥发性有机化合物数值：2004/42/IIB(d)(420)420 这种产品（产品类型 IIB.b）在可喷涂形式下的欧盟极限值为最大420 g/l 的挥发性的有机成分。这种产品在可喷涂形式下的挥发性有机化合物数值为最大 420 g/l。 储存 2K HS Brillant清漆 -L2K 769 K04 A5- 的保障储存稳定性为自生产日期起的48 个月。最迟使用日期截止标签上注明的日期，且 + 20℃ 储存在封闭的原装容器内。
