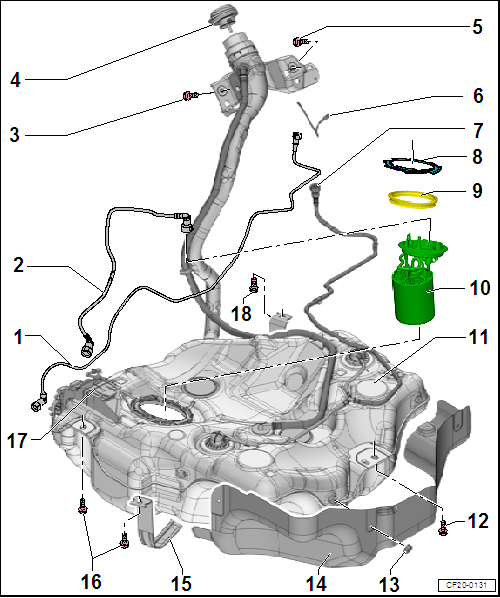

装配一览 - 燃油箱（装备多连杆后悬架的车辆 - 未配备燃油箱泄露诊断）
CF20-0131
1 -  通气管
q   前端通向活性碳罐电磁阀 1 -N80-
q   后端通向活性碳罐
q   卡到燃油箱上。
q   不要扭曲。
q   按下接头上的松脱按钮然后拔下。
q   连接时必须听到啮合的“声音”。
q   安装好以后拉动一下以保证插头紧固。
q   分离插入式接头 → Kapitel
2 -  供油管
q   通向发动机。
q   卡到燃油箱上。
q   不要扭曲。
q   按下接头上的松脱按钮然后拔下。
q   连接时必须听到啮合的“声音”。
q   安装好以后拉动一下以保证插头紧固。
q   分离插入式接头 → Kapitel
3 -  螺栓
q   每次拆卸后都要更换。
q   8 Nm + 90°
4 -  油箱盖
q   旋入直到听到声音
q   又一根带子连接到油箱盖装置上。
5 -  螺栓
q   每次拆卸后都要更换。
q   用于固定加注口。
q   用于消除静电 → 插图。
q   8 Nm + 90°
6 -  接地线
q   用于加注口
q   用于消除静电 → 插图。
7 -  通气管
q   通向活性碳过滤器
q   卡到燃油箱上。
q   不要扭曲。
q   按下接头上的松脱按钮然后拔下。
q   连接时必须听到啮合的“声音”。
q   安装好以后拉动一下以保证插头紧固。
q   分离插入式接头 → Kapitel
8 -  锁环
q   110 Nm ± 5 Nm
9 -  密封圈
q   更换
q   安装时保证干燥
10 -  燃油输送单元
q   装配一览 → Kapitel
q   拆卸和安装 → Kapitel
q   带有燃油存量显示传感器 -G-
q   拆卸和安装燃油存量显示传感器 -G- → Kapitel
q   带有燃油泵 -G6-
q   检查燃油泵 -G6- → Kapitel
q   燃油泵上的接头 → 插图
q   安装位置 → 插图
11 -  燃油箱
q   拆卸和安装。 → Kapitel
12 -  螺栓
q   每次拆卸后都要更换。
q   20 Nm + 90°
13 -  螺母
q   用于隔热
q   2 Nm
14 -  隔热板
q   用于燃油箱。
15 -  燃油箱张紧带
16 -  螺栓
q   每次拆卸后都要更换。
q   20 Nm + 90°
17 -  支架
q   用于燃油泵控制单元 -J538-。
18 -  螺栓
q   每次拆卸后都要更换。
q   20 Nm + 90°

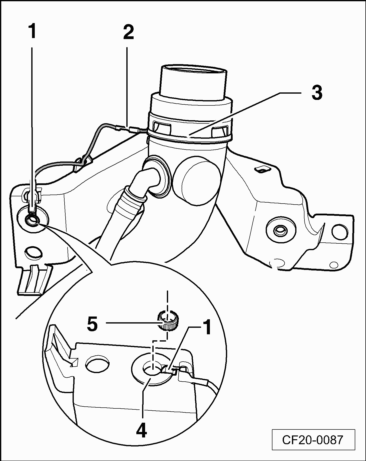

用于加注口的接地线
–  安装图示的说明连接接地线。
–  确保以下接头的连接正确到位：
t  加注口上金属环-3-上的接地插头 -2-
–  勾住燃油箱上安装孔 -4- 上的接地插头 -1-。
–  按入定位套 -5-。
achtung image   注意！
因为静电可能有爆炸的危险。
安装以后用电阻表检查电气接头的连接。
测量金属环和车身裸露金属部件之间的电阻以检查加注口上金属环的连接。
额定值： 约为 0 Ω。
  CF20-0087

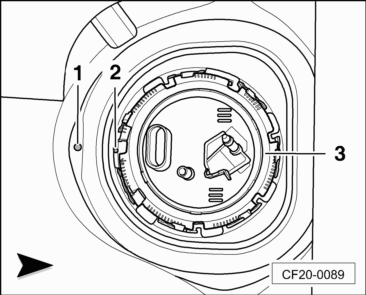

燃油输送单元的安装位置
l  燃油箱上的箭头-3- 必须指向密封法兰-1- 上的标记 -2-。
l  图中左下角-箭头-指向车辆前方。
  N20-11004
l  车身上的凹槽-1-必须对准密封法兰上的圆点标记-2-。
l  图中左下角-箭头-指向车辆前方。
  CF20-0089
燃油输送单元上的燃油管
2 -  供油管
  CF24-0141
