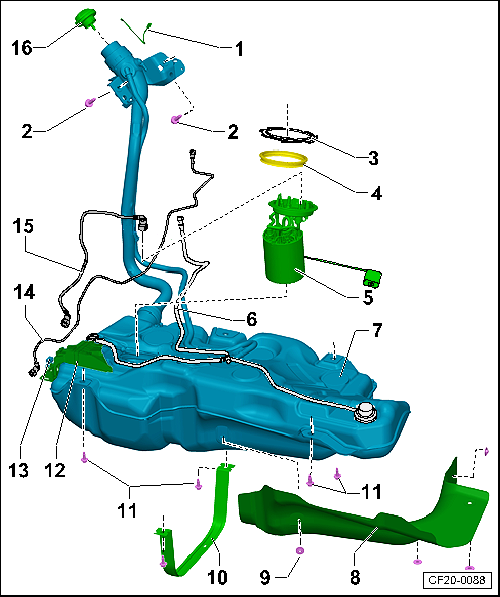

装配一览 - 燃油箱（装备扭力式悬架的车辆 - 未配备燃油箱泄露诊断）
CF20-0088
1 -  接地线
q   用于加注口
q   用于消除静电 → 插图
2 -  螺栓
q   每次拆卸后都要更换
q   8 Nm + 90°
3 -  锁环
q   110 Nm ± 5 Nm
4 -  密封圈
q   更换
q   安装时保证干燥
5 -  燃油输送单元
q   装配一览 → Kapitel
q   拆卸和安装 → Kapitel
q   带有燃油存量显示传感器 -G-
q   拆卸和安装燃油存量显示传感器 -G- → Kapitel
q   带有燃油泵 -G6-
q   检查燃油泵 -G6- → Kapitel
q   燃油泵上的接头 → 插图
q   安装位置 → 插图
6 -  通气管
q   连接到活性炭罐上
q   不要扭曲
q   安装好以后拉动一下以保证接头紧固。
7 -  燃油箱
q   拆卸和安装 → Kapitel
8 -  隔热板
q   用于燃油箱
9 -  固定卡子
q   数量 4
q   用于隔热板
10 -  燃油箱张紧带
q   确保定位正确
q   在拆卸时标注车辆前进方向
11 -  螺栓
q   每次拆卸后都要更换
q   20 Nm + 90°
12 -  支架
q   用于燃油泵控制单元 -J538-
q   拆卸和安装燃油泵控制单元 -J538- → Kapitel
13 -  固定卡
q   用于固定供油管和通气管
14 -  通气管
q   连接到活性炭罐上
q   不要扭曲
q   安装好以后拉动一下以保证接头紧固。
15 -  供油管
q   卡到燃油箱上
q   不要扭曲
q   按下接头上的松脱按钮然后拔下。
q   连接时必须听到啮合的“声音”。
q   安装好以后拉动一下以保证接头紧固。
q   分离插入式接头 → Kapitel
16 -  油箱盖
q   旋入直到听到声音
q   有一根带子连接到燃油箱盖板单元


用于加注口的接地线
–  安装图示的说明连接接地线。
–  确保以下插头连接正确到位：
t  加注口上金属环-3-上的接地插头-2-
–  勾住燃油箱上安装孔-4-上的接地插头 -1-。
–  按入定位套-5-。
achtung image   注意！
静电放电的危险。
t  安装以后用电阻表检查电气插头的连接。
t  测量金属环和车身裸露金属部件之间的电阻以检查加注口上金属环的连接。
参考值为 大约 0 Ω。
  CF20-0087
燃油输送单元的安装位置
l  燃油箱上的箭头-3-必须指向密封法兰-1-上的圆点标记 -2-。
l  图中左下角箭头指向车辆前方。
  N20-11004
l  车身上的凹槽-1-必须对准密封法兰上的圆点标记-2-。
l  图中左下角箭头指向车辆前方。
  CF20-0089
燃油输送单元上的燃油管
2 -  供油管
  CF24-0141
