拆卸和安装燃油箱（装备多连杆后悬架的车辆）

所需要的专用工具和维修设备

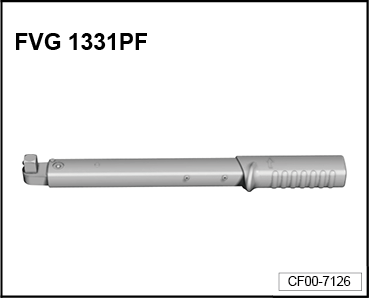

t	扭矩扳手(5-50Nm) -V.A.G 1331- 或 -FVG 1331PF-

t	拆卸楔 -3409-或-F3409G-

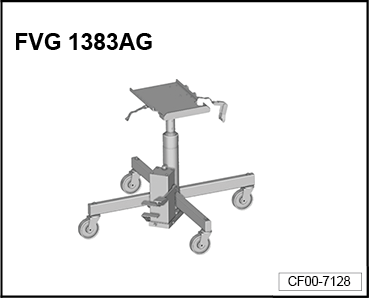

t	发动机和变速箱举升装置 -V.A.G 1383 A- 或 -FVG 1383AG-

t	扭矩扳手(40-200Nm) -V.A.G 1332- 或 -FVG1332PF-

拆卸

–	遵循安全指示 → Kapitel。

–	遵循有关清洁的措施 → Kapitel。

–	尽量向前移动前排座椅。

–	排空燃油箱 → Kapitel。

–

断开点火开关。

仅用于 Golf A7 的车辆

–	拆卸后排座椅 → 修理组：72 。

仅用于 Golf SportsVan 的车辆

–	拆卸座椅骨架 → 修理组：72 。

所有车辆

–	使用拆卸楔 -3409-或-F3409G-撬开固定卡子 -箭头-，以打开燃油泵输送单元的盖板 -1-。

–	从盖板 -2-沿-箭头-方向向下松开密封罩-1-。

–	沿着线束 -3- 向后移动盖板 -2-。

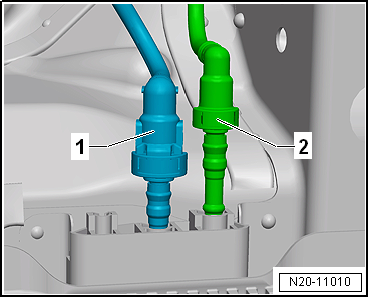

–	拔下燃油输送单元的连接插头-1-。

–	拔下燃油管-2-，分离插入式接头

仅用于带燃油泵控制单元的车辆

–	向上沿-箭头 A-方向解锁卡子-2-。

–	需要将手指伸到底板和燃油箱之间才能够到。

–	小心地沿-箭头 B-方向将燃油泵控制单元 -J538--1-从安装支架上拉出。

–	将燃油泵控制单元 -J538- 从燃油箱和底板之间取出。

以下操作适用于所有车型

–	打开油箱盖装置-2-。

–	清洁加注口周围的区域。

–	松开燃油加注口的盖板-1-。

提示

为防止脏污进入，使用干净的塞子密封燃油加注口。

–	拆卸右后轮 → 修理组：44 .

–	拆卸右后轮轮罩 → 修理组：66 .

–	松开燃油加注口的螺栓-1-和-2-。

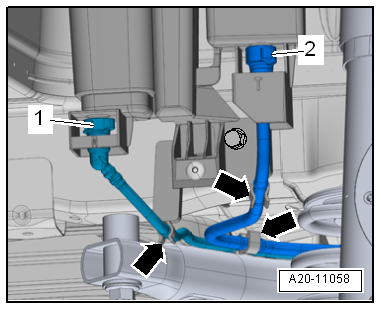

–	脱开来自活性碳过滤器的通气管 -1- 和-2-。分离插入式接头 → Kapitel。

–	从卡子-箭头-上松开通气管。

–	从卡子-箭头-上松开通气管-1- 和-2-。

–	拆卸消音器 → 修理组：26 .

–	脱开燃油管-1-. 分离插入式接头 → Kapitel。

注意！

燃油管是有压力的！

燃油可能对眼睛和皮肤可能造成伤害。

穿戴防护眼镜以及防护工作服以避免伤害眼睛以及接触皮肤。在松开软管接头之前，在接头周围围上软布。然后小心地打开连接接头以释放压力。

–

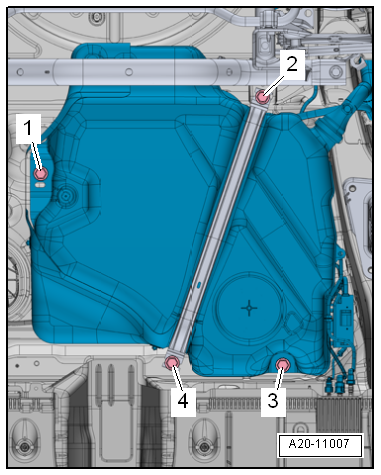

拆卸螺栓-4-。

–

拆卸排气系统支架。

–	松开螺栓-2- 并拆下固定扎带。

–	拆卸后部底板饰板 → 修理组：66 。

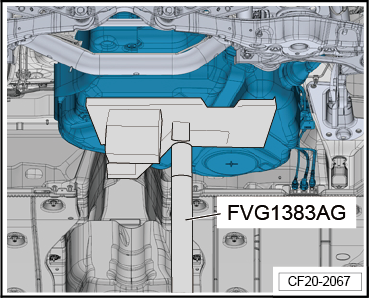

–	将发动机和变速箱支架 -V.A.G 1383 A- 或 -FVG 1383AG- 放置在燃油箱下面以支撑。

–	拆下螺栓-1- 和-3-。

提示

t	为了标识清晰，图中的燃油箱没有发动机和变速箱支架 -V.A.G 1383 A- 或 -FVG 1383AG- 。

t	需要另外一个机工来拆卸燃油箱。

–	使用发动机和变速箱举升支架 -V.A.G 1383 A- 或 -FVG 1383AG-降低燃油箱。

–	向侧面转动以降低燃油箱。

–	注意通向活性碳过滤器的管路（必要时松开）。

–	在后桥和车身之间移出加注口。

安装

安装以相反顺序进行。安装中注意以下事项：

–	在后桥和车身之间移入加注口。

提示

分离插入式接头 → Kapitel。

–	确保燃油箱的加注口正确地插入车身的开口处。

–	安装通气管和燃油泵，保证不扭曲。

–	安装燃油箱之后，检查供油管、回油管和通气管都卡在燃油箱上。

–	使用发动机和变速箱举升装置 -V.A.G 1383 A- 或 -FVG 1383AG-将燃油箱用扎带固定在车辆底部。

–	确保排气系统支架正确安装。 → 修理组：26 。

–

注意扎带的位置。

–

保证管路接头紧固。

–	安装好以后拉动一下以保证接头紧固。

–	注意接地线安装位置。

–	检查接地线接头的氧化迹象；必要时去除。

l	接头-2- 必须位于金属环 -3-内。

l	接触片-1-必须连接到燃油箱的安装孔-4-上，并固定在定位套-5-上。

当心！

因为静电可能有爆炸的危险。

安装以后用电阻表检查电气接头的连接。

测量金属环和车身裸露金属部件之间的电阻以检查加注口上金属环的连接。

额定值：约为 0 Ω。

额定扭矩

t	→ Kapitel „装配一览 - 燃油箱（装备多连杆后悬架的车辆 - 配备燃油箱泄露诊断）“
