拆卸和安装燃油箱（装备扭力式悬架的车辆）
所需要的专用工具和维修设备

t  扭矩扳手(5-50Nm) -V.A.G 1331- 或 -FVG 1331PF-
  CF00-7126
t  拆卸楔 -3409-或-F3409G-
  CF00-6061
t  发动机和变速箱举升装置 -V.A.G 1383 A- 或 -FVG 1383AG-
  CF00-7128
t  扭矩扳手(40-200Nm) -V.A.G 1332- 或 -FVG1332PF-
拆卸
–  遵循安全说明 → Kapitel。
–  遵循有关清洁措施 → Kapitel。
–  排空燃油箱 → Kapitel
–  尽量向前移动前排座椅。
–  关闭点火开关。
–  拆卸后排座椅
→ 修理组：72
。
  CF00-7127
–  使用拆卸楔 -3409-或-F3409G-撬开固定卡子-箭头-，以打开燃油输送单元的盖板-1-。
  CF20-0192
–  从盖板-2-上沿-箭头-方向向下松开密封罩-1-。
–  沿着线束-3-向后移动盖板-2-。
  CF20-0074
–  拔下燃油输送单元的连接插头-1-。
–  拔下燃油管-2-。分离插入式接头 → Kapitel。
仅用于带燃油泵控制单元 -J538-的车辆
  CF24-0141
–  向上沿-箭头 A- 方向解锁卡子-2-。
–  需要将手指伸到底板和燃油箱之间才能够到。
–  小心地沿-箭头 B-方向将燃油泵控制单元 -J538--1-从安装支架上拉出。
–  将燃油泵控制单元 -J538-从燃油箱和底板之间取出。
以下适用于所有车型
  A20-11104
–  打开油箱盖装置-2-。
–  清洁加注口周围的区域。
–  打开燃油加注口的盖板-1-。
hinweis  提示
为防止脏污进入，使用干净的塞子密封燃油加注口。
–  拆卸右后轮轮罩板
→ 修理组：66
。
  CF20-0082
–  脱开来自活性碳罐的通气管-1-和-2-。分离插入式接头 → Kapitel。
–  从卡子-箭头-上脱开通气管。
  A20-11058

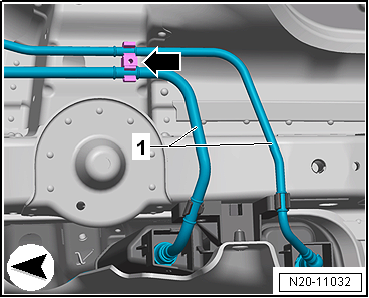

–  从卡子-箭头-上脱开通气管-1-。
–  拆卸后桥承重梁
→ 修理组：42
。
  N20-11032
–  拧下燃油加注口的螺栓-1-和-2-。
  A20-11091
–  拔下燃油管-1-。分离插入式接头 → Kapitel。
achtung image   注意！
燃油管是有压力的！
燃油可能对眼睛和皮肤造成伤害。
穿戴防护眼镜以及防护工作服以避免伤害眼睛以及接触皮肤。在松开软管接头之前，在接头周围围上软布。然后小心地打开连接接头以释放压力。
–  拔下通气管-2-。分离插入式接头 → Kapitel。
  N20-11010

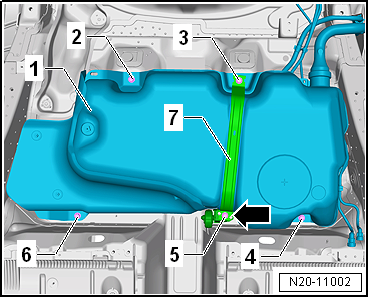

–  拆下螺栓-5-。
–  将排气系统支架-箭头-置于一旁。
–  拆下螺栓-3-，取下张紧带-7-。
  N20-11002

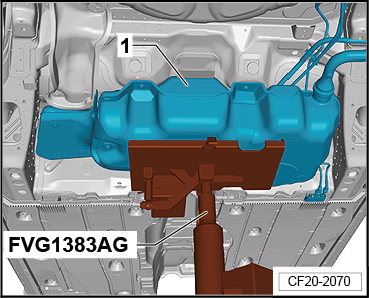

–  将发动机和变速箱举升装置 -V.A.G 1383 A- 或 -FVG 1383AG-放置在燃油箱-1-下面以支撑，并将燃油箱固定在上面。
  CF20-2070
–  拆下螺栓-2﹑4-和-6-。
hinweis  提示
t  为了清晰易懂，图中的燃油箱下方没有发动机和变速箱举升装置 -V.A.G 1383A- 或 -FVG 1383AG-。
t  需要另外一个机工来协助拆卸燃油箱。
–  使用发动机和变速箱举升装置 -V.A.G 1383 A- 或 -FVG 1383AG-降低燃油箱-1-。
安装
安装大体以倒序进行，同时注意以下事项：
hinweis  提示
分离插入式接头 → Kapitel。
–  安装通气管和燃油泵，保证不扭曲。
–  确保燃油箱的加注口正确地插入车身的开口处。
–  用绑带将燃油箱固定到发动机和变速箱举升装置 -V.A.G 1383 A- 或 -FVG 1383AG-上，并将其置于车辆下方。
–  注意张紧带的位置。
–  安装燃油箱之后，检查供油管和通气管都卡在燃油箱上。
–  保证管路接头紧固。
–  安装好以后拉动一下以保证接头紧固。
  N20-11002
–  注意接地线的安装位置。
–  检查接地线插头的氧化迹象；必要时去除。
l  插头-2-必须位于金属环 -3-上。
l  接触片-1-必须连接到燃油箱的安装孔-4-上，并固定在定位套-5-上。
Vorsicht image   当心！
因为静电可能有爆炸的危险。
安装以后用电阻表检查电气接头的连接。
测量金属环和车身裸露金属部件之间的电阻以检查加注口上金属环的连接。
额定值：约为 0 Ω。
拧紧力矩
t  → Kapitel „装配一览- 燃油箱“
t
→ 修理组：42
。
