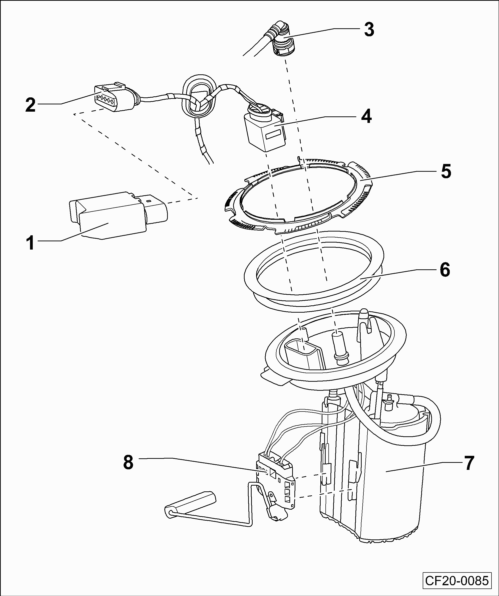

| 装配一览 - 燃油输送单元/燃油存量显示传感器 |
| 1 - | 燃油泵控制单元 -J538- |
| q | 在引导型故障查询中进行检查⇒ 车辆诊断测试仪 |
| q | 拆卸和安装 → Kapitel |
| 2 - | 电气插头 |
| q | 用于燃油泵控制单元 -J538-。 |
| q | 保证啮合正确；安装好以后拉动一下以保证插头紧固。 |
| 3 - | 供油管 |
| q | 通向发动机的燃油分配器。 |
| q | 不要扭曲 |
| q | 按压接头上的松脱按钮然后拔下。 |
| q | 连接时必须听到啮合的“声音”。 |
| q | 安装好以后拉动一下以保证插头连接紧固。 |
| q | 分离插入式接头 → Kapitel |
| 4 - | 电气插头 |
| q | 用于燃油泵 -G6-和燃油存量显示传感器 -G- |
| q | 保证啮合正确；安装好以后拉动一下以保证接头紧固。 |
| 5 - | 锁环 |
| q | 使用扳手 -T10202-或-FT10202T-打开锁环。 |
| q | 110 ± 5 Nm |
| 6 - | 密封圈 |
| q | 更换 |
| q | 安装时保证干燥。 |
| 7 - | 燃油输送单元 |
| q | 带有燃油泵 -G6- |
| q | 带有集成的燃油滤清器；不能单独更换。 |
| q | 带有集成的限压阀；不能单独更换。 |
| q | 检查电子燃油泵⇒ 车辆诊断测试仪 |
| q | 拆卸和安装 → Kapitel |
| q | 安装后，至少加注5升的燃油。 |
| 8 - | 燃油存量显示传感器 -G- |
| q | 检查⇒ 车辆诊断测试仪 |
| q | 拆卸和安装 → Kapitel |
|
 |
|
 |
|
 |
