拆卸和安装燃油输送单元
所需要的专用工具和维修设备

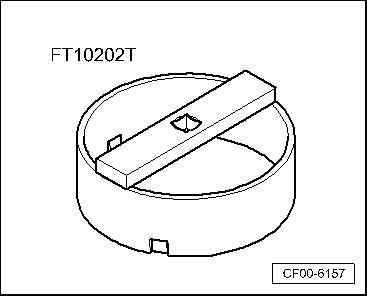

t  扳手 -T10202-或-FT10202T-
  CF00-6157
t  扭矩扳手(40-200Nm) -V.A.G 1332- 或 -FVG1332PF-
  CF00-7127
t  拆卸楔 -3409-或-F3409G-
拆卸
Vorsicht image   当心！
燃油泄漏有危险。
燃油箱内燃油不能超过3/4。这能保证燃油液面在燃油泵的法兰之下。
hinweis  提示
装配一览 - 燃油箱 → Kapitel。
–  遵循安全说明 → Kapitel。
–  遵循有关清洁的措施 → Kapitel。
–  使用燃油抽取和加注机 -VAS 5190-抽取燃油。 → Kapitel
仅用于 Golf A7 的车辆
–  拆卸后排座椅
→ 修理组：72
。
仅用于 Golf SportsVan 的车辆
–  拆卸后座椅骨架
→ 修理组：72
。
所有车辆
  CF00-6061

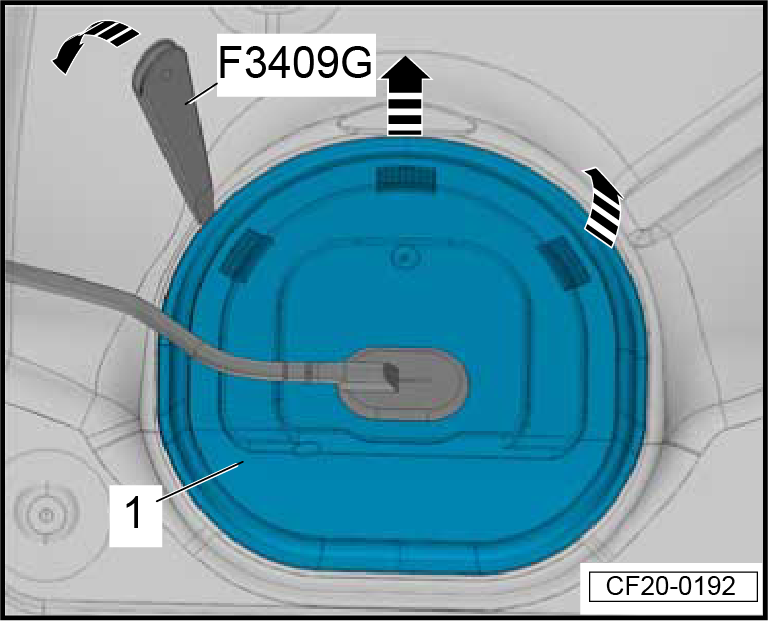

–  使用拆卸楔 -3409-或-F3409G-撬开固定卡子 -箭头-，以打开燃油输送单元的盖板-1-。
  CF20-0192
–  从盖板 -2-上沿-箭头-方向向下松开密封罩-1-。
–  沿着线束 -3- 向后移动盖板 -2-。
  CF20-0074

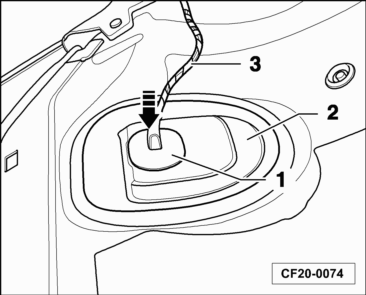

–  拔下连接插头-1-。
–  从燃油泵上拔下供油管-2-离插入式接头 → Kapitel。
achtung image   注意！
燃油管是有压力的！
燃油可能对眼睛和皮肤造成伤害。
穿戴防护眼镜以及防护工作服以避免伤害眼睛以及接触皮肤。在松开软管接头之前，在接头周围围上软布。然后小心地打开连接接头以释放压力。
  CF24-0141

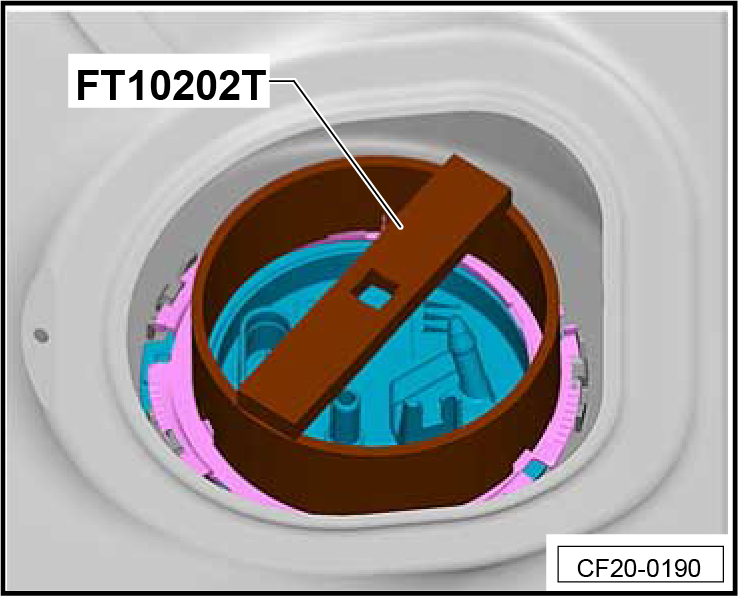

–  使用扳手 -T10202-或-FT10202T-打开锁环。
  CF20-0190
–  小心地抬起燃油输送单元。
–  将密封法兰-2-略微从燃油箱的开口处拉出。
–  将密封圈 -1- 从燃油箱的开口处拆下。
achtung image   注意！
从仍有燃油的燃油泵中溢出的燃油可能会导致危险。
在下面放置布片以吸收燃油。
–  将燃油存量显示传感器 -G-小心地从燃油箱开口处拉出。
–  在这个过程中可能需要采取转动或倾斜的动作。
hinweis  提示
在拆卸燃油输送单元时，确保燃油存量显示传感器的浮子臂不弯曲。
hinweis  提示
t  如果更换燃油泵，在处置旧的燃油输送单元之前必须排空燃油。
t  遵循有关处置的环境法规。
t  检查燃油箱是否有异物或脏污。
安装：
安装大体以倒序进行，同时注意以下事项：
hinweis  提示
t  分离插入式接头 → Kapitel。
t  更换新的密封圈。
  A20-11008
–  将干燥的燃油泵密封圈-1- 放入到燃油箱的开口处。
–  在安装燃油输送单元时，确保燃油存量显示传感器不弯曲。
–  用燃油稍微浸润密封圈-1-的内侧。
–  将密封法兰-2-上的圆点标记与燃油箱上的固定环-箭头-凹槽重叠。
–  按下密封法兰 -2-。
–  将密封法兰置于安装位置。
  CF20-0086

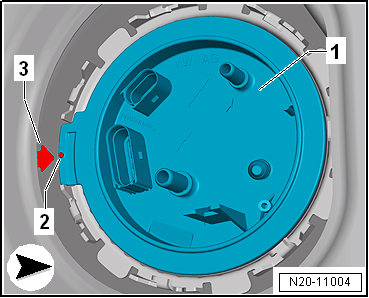

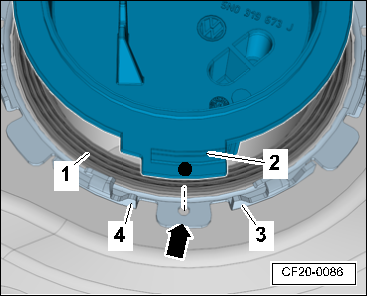

–  燃油箱上的箭头-3- 必须指向密封法兰-1- 上的标记 -2-。
Vorsicht image   当心！
泄漏的危险。
在安装密封法兰时，保证密封圈不损坏或受挤压。
  N20-11004
–  使用扳手 -T10202-或-FT10202T-拧紧锁环。
  CF20-0190
–  将燃油管-2-插到燃油输送单元上，直至听到啮合的声音。
–  连接插头-1-。
–  拉动插头-1-以保证插头安装紧固。
–  安装燃油输送单元后，至少加注5升的燃油。
拧紧力矩
t  → Kapitel „装配一览 - 燃油输送单元/燃油存量显示传感器“

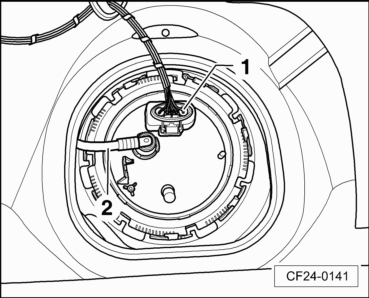

  CF24-0141
