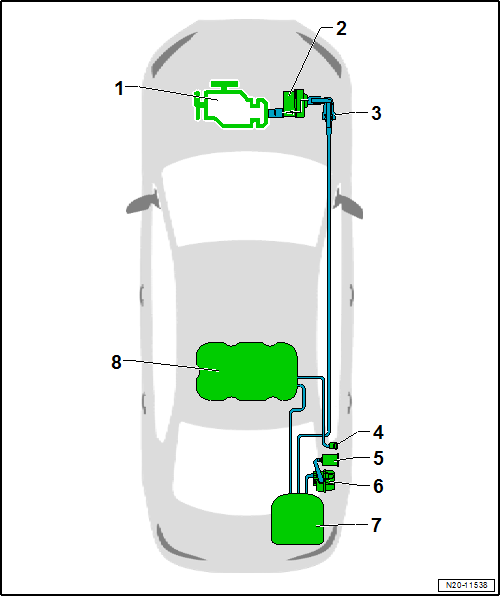

接线图 - 活性炭罐装置（配备燃油箱泄露诊断）
N20-11538
1 -  发动机
2 -  活性炭罐电磁阀 1 -N80-
q   检查⇒ 车辆诊断测试仪
3 -  排气管路
q   从活性碳罐至发动机
4 -  密封盖
q   不允许有污染或损坏密封件
5 -  空气滤清器
q   仅用于配备燃油箱燃油箱泄漏诊断的车辆
6 -  燃油系统诊断泵
q   仅用于配备燃油箱燃油箱泄漏诊断的车辆
q   拆卸和安装 → Kapitel
7 -  活性炭罐
q   安装位置：在右后轮罩内轮下方
q   拆卸和安装 → Kapitel
8 -  燃油箱
q   → Kapitel
q   → Kapitel
