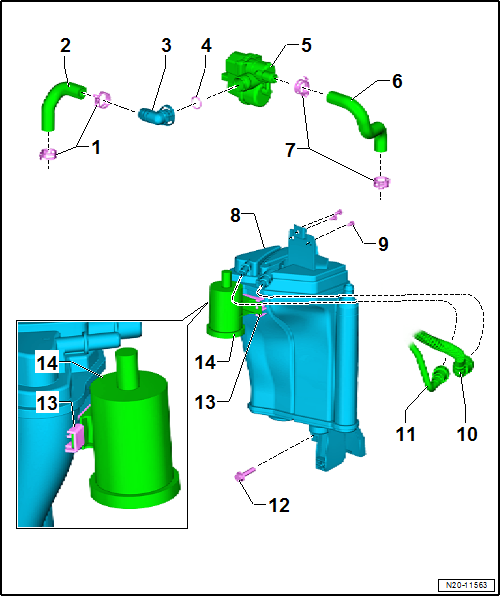

装配一览 - 活性炭罐装置（配备燃油箱泄露诊断）
N20-11563
1 -  软管卡箍
2 -  连接软管
q   从空气滤清器至燃油系统诊断泵
3 -  管接头
4 -  密封环
q   损坏时更换
5 -  燃油系统诊断泵
q   拆卸和安装 → Kapitel
6 -  连接软管
q   从空气滤清器至燃油系统诊断泵
7 -  软管卡箍
8 -  活性炭罐
q   安装位置在右后轮罩内轮罩板后方
q   拆卸和安装 → Kapitel
9 -  螺栓
q   2.5 Nm
10 -  排气管路
q   至油箱
11 -  排气管路
q   至活性炭罐电磁阀 1 -N80-
12 -  螺栓
q   20 Nm
13 -  定位件
q   用于空气滤清器
14 -  空气滤清器
q   拆卸和安装 → Kapitel
