测量燃油供油单元 -GX1- 上的压力
使用 ⇒ 车辆诊断测试仪检查保持压力。
选择功能 0001 - 测量燃油供油单元 GX1 上的压力 并按照⇒ 车辆诊断测试仪的指示操作。
在维修手册内仅对检测设备必要的准备工作和连接操作进行了说明。
所需的作业步骤参见 ⇒ 车辆诊断测试仪。
所需的工具将在作业步骤中说明，并在工具清单中列出。
所需要的专用工具和维修设备

t  测压仪 -FVS 6550G-
  CF00-6001
t  适配器组件 -FVS 6550/3G-
t  ⇒ 车辆诊断测试仪
连接检测仪：
ansi-s3 image  小心
燃油系统有压力。
喷出的燃油存在造成人身伤害的危险。
–  戴上防护眼镜。
–  戴上防护手套。
–  卸除压力：在连接处四周放置干净的抹布并小心地松开连接处。
–  拆卸后排座垫
→ 修理组：72
。
  CF00-7007
–  使用拆卸楔 -3409- 或-F3409G-撬开固定卡子 -箭头-打开燃油泵的盖板-1-。
  CF20-0192

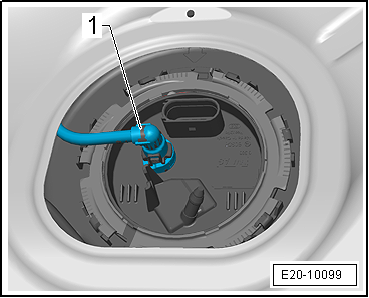

–  从法兰上拔下燃油管路-1-。脱开插接器 → Kapitel „分离插入式接头“。
  E20-10099

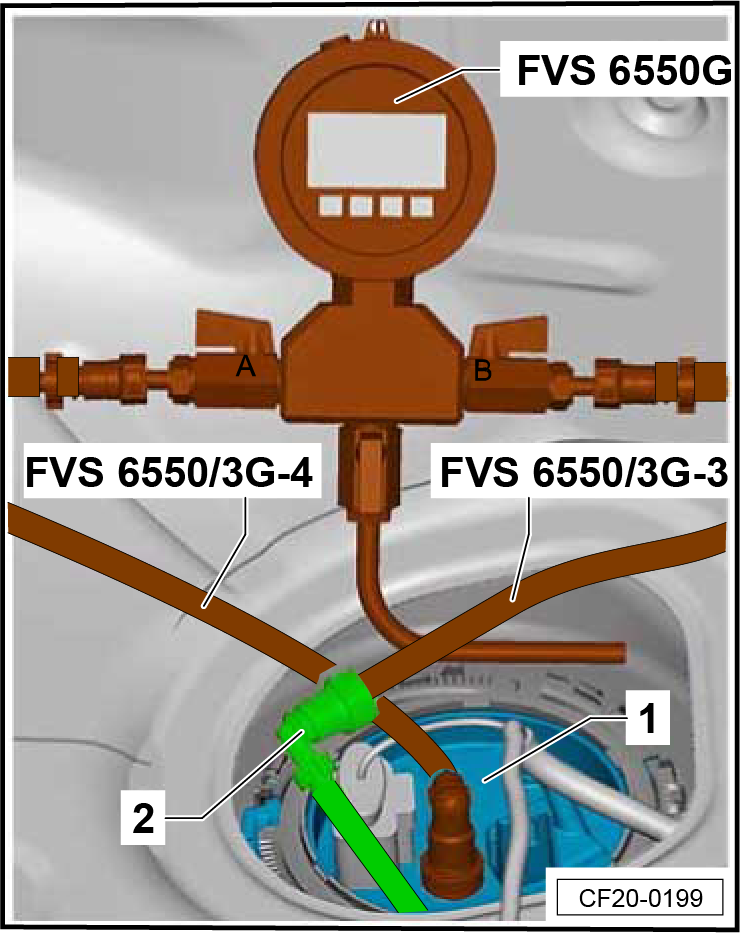

–  将测压仪 -FVS 6550G-用连接管路 -FVS 6550/3G-4-连接到燃油输送单元-1-上。
–  将连接管路 -FVS 6550/3G-3-连接在测压仪 -FVS 6550G-和燃油管路-2-之间。
–  通过反向拉拔检查插接器是否牢固！
–  注意，应关闭测压仪-1-上的排水阀-C-。
–  截止阀 -A- 和 -B- 连接到 测压仪-1- 上。
–  遵守⇒ 车辆诊断测试仪的说明。
hinweis  提示
t  拆卸 测压仪 -FVS 6550G- 之前断开蓄电池
→ 修理组：27
。
t  拔下插接器之前卸载系统内的压力。将接头 -C- 上的排放软管放到合适的容器内。随后小心打开截止阀。
  CF20-0199
