检查发动机舱内燃油输送量
作业步骤 “检查燃油输送量” 需通过车辆诊断测试仪执行。
为此需在车辆诊断测试仪上选择功能0001 - 测量发动机舱内的燃油输送量 并按照指示操作。
在如下作业步骤内仅对检测设备必要的准备工作和连接操作进行了说明。
所需要的专用工具和维修设备

t  测压仪 -FVS 6550G-
  CF00-6001

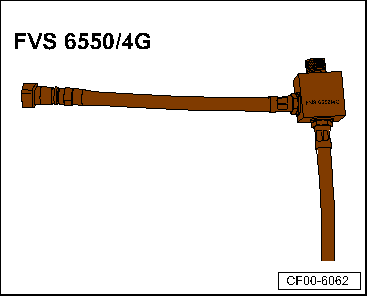

t  适配器 -FVS 6550/4G-
  CF00-6062
t  适配器组件 -FVS 6550/3G-
t  耐燃油量杯，容量 ≥ 3 升
t  车辆诊断测试仪
连接检测仪：
ansi-s3 image  小心
燃油系统有压力。
喷出的燃油存在造成人身伤害的危险。
–  戴上防护眼镜。
–  戴上防护手套。
–  卸除压力：在连接处四周放置干净的抹布并小心地松开连接处。
–  脱开燃油供油管路 → Kapitel „分离插入式接头“。
–  用抹布收集流出的燃料。
  CF00-7007

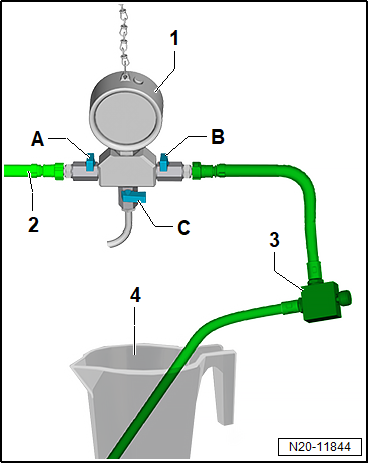

–  将 软管 -FVS 6550/2G--2- 一端接到燃油箱侧供油管路 -1- 上。
  CF20-2031
–  将 软管 -FVS 6550/2G- 另一端连接到 测压仪 -FVS 6550G--1- 的接头-A- 上。
–  将 适配器 -FVS 6550/4G--3- 连接到 测压仪 -FVS 6550G- 的接头 -B- 上。
–  适配器软管的开放一侧放到量杯 -4- 中。由第二名操作人员固定住量杯和软管。
–  注意：排放阀 -A- 至 -C- 已连接在 测压仪-1- 上。
ansi-s3 image  小心
溢出的燃油有燃烧危险。
可能造成严重的伤害和火灾。
–  测量前，确定所有已连接管线均已牢固固定。
–  将沾有燃油的抹布从车里中移除。
–  将量杯放到车辆外，保持状态稳定。
–  由第二名操作人员确保测量期间软管的末端位于量杯内，且不会倾倒。
继续检测过程。为此需继续执行功能 0001 - 测量发动机舱内的燃油输送量。
