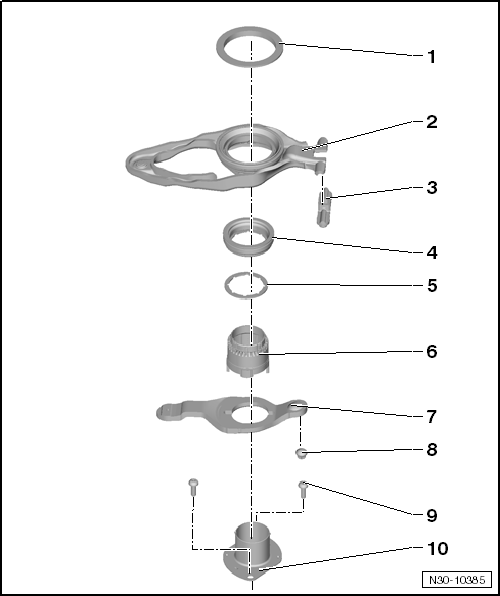

组装概览 - 离合器结合装置
N30-10385
1 -  调整垫圈“SK 1”
q   确定厚度 → Kapitel
2 -  “K 1”的大接合杆
q   带接合轴承
q   拆卸和安装 → Kapitel
3 -  铰链支座
q   用于大接合杆“K 1”
q   不可更换
4 -  “K 2”的小接合轴承
5 -  调整垫圈“SK 2”
q   确定厚度 → Kapitel
6 -  导向套上部件
q   用于“K 2”小接合杆
q   与小接合杆和导向套下部件一起拆卸和安装
7 -  “K 2”的小接合杆
q   与导向套的上部件和下部件一起拆卸和安装
q   拆卸和安装 → Kapitel
8 -  球头销
q   用于“K 2”小接合杆
q   拆卸和安装 → 车锚
9 -  螺栓
q   每次拆卸后都要更换
q   8 Nm +90°
10 -  导向套下部件
q   用于“K 2”小接合杆
q   与小接合杆和导向套下部件一起拆卸和安装
