更换离合器活塞

所需要的专用工具和维修设备

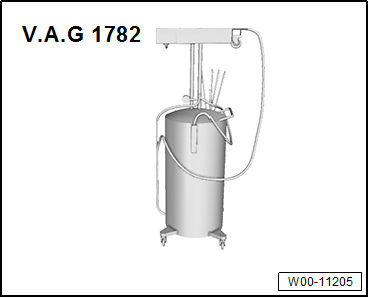

t	旧油收集和抽吸装置 -V.A.G 1782-

t	清洁剂 → 配件电子目录（ETKA）

当心！

机电装置有损坏危险

t	尽可能仔细操作并尽量保持清洁，以及工具完好无损是成功维修的前提条件。

t	离合器活塞的电磁的。即将安装时才将新的离合器活塞从包装里取出，以尽力保证干净。

t	从包装中取出后直接安装离合器活塞，之前不得放下来。

工作步骤：

–	拆卸机电装置 → Kapitel。

提示

由于机电装置中的液压油没有观察窗口和油尺，排放液压油前需要对整个机电装置进行称重，并详细记录（一般重量为 9.85kg）。

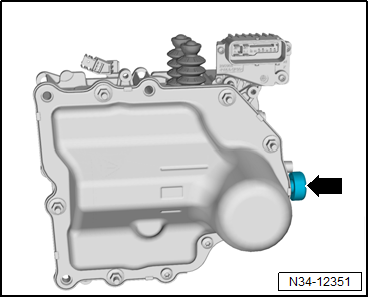

–	拆卸注油螺塞 -箭头-。

拆卸后更换螺栓。

–	如果尚未取下，请拆下排气口盖罩 -箭头-。

注意！

对于一些变速箱，机电装置上的排气罩在拆卸时会被损坏，且必须更换。

提示

旋转机电装置时机油可能从机油孔和排气孔中流出。请使这两个开口保持在废油收集和抽吸装置的收集盘 -V.A.G 1782-内。

–	旋转机电装置并排空机油。

提示

完成以下所有工作之后，才可添加新的液压油。

–	排空机油后将机电装置放置在清洁的平面上，例如工作台。注油孔-箭头- 指向上方。

提示

离合器活塞周围务必保持干净、干燥。不论是何种污物，之后都可能造成泄漏。

–	用清洁剂或装有清洗剂的冲洗瓶 -2- 将离合器活塞周围区域 -1- 冲洗干净。顽固的脏污用刷子刷掉。接着用无纺抹布再次彻底清洁区域 -1-。

–	转动机电装置并置于旁边，使得离合器活塞朝上。

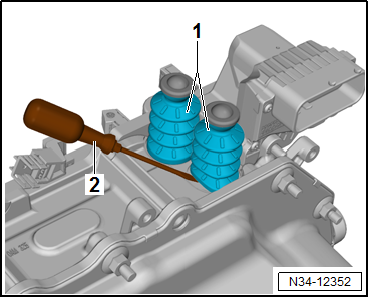

–	用螺丝刀 -2- 从机电装置上撬下橡胶防尘套 -1-。

提示

每个工作步骤之前都必须仔细清洁导向套，防止污物导致泄露。

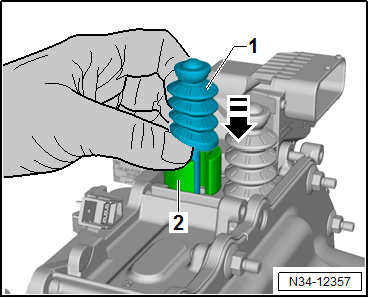

–	使导向套 -2- 大的开口朝上，如图所示放到机电装置上并用手抓紧。沿 -箭头- 方向用另一只手拉出离合器活塞 -1- 直至限位位置。

–	小心地取下导向套。此时不得继续拉出离合器活塞 -1-。

其他离合器活塞同样操作。

–	放置机电装置，使其注油孔 -箭头- 朝上。

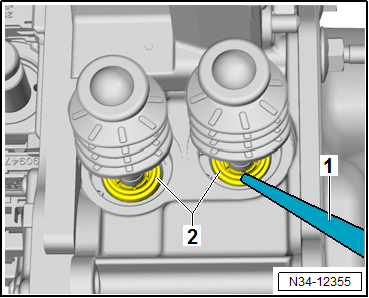

–	用清洁剂或装有清洗剂的冲洗瓶 -1- 将密封件周围区域 -2- 冲洗干净。然后让冲洗剂滴干，或者用一块无绒抹布擦干。

–	将机电装置并置于旁边，使得离合器活塞朝上。

提示

所有工作都必须尽可能小心、保持干净。因此务必注意拔出离合器活塞的时候不要让污物进入开口。

–	将两个离合器活塞从机电装置里拔出。

安装

当心！

机电装置有损坏危险

t	尽可能仔细操作并尽量保持清洁，以及工具完好无损是成功维修的前提条件。

t	离合器活塞是电磁式。即将安装时才将新的离合器活塞从包装里取出，以尽力保证干净。

t	从包装中取出后直接安装离合器活塞，之前不得放下来。

提示

每个工作步骤之前都必须仔细清洁导向套，防止污物导致泄露。

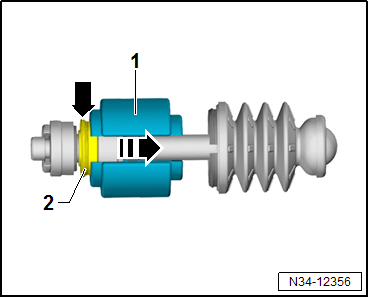

–	用油稍微涂抹密封件 -2- 的密封唇 -箭头-，然后沿 -箭头- 方向推入导向套 -1- 里直至限位位置。

–	小心地将离合器活塞-1- 连同导向套 -2- 一起放到机电装置的开口中。用手抓紧导向套，另一个手将离合器活塞推入机电装置中大约 30 mm 深。

–	小心地取下导向套。活塞在这一过程中不能再拔出。

–	小心地将离合器活塞继续往机电装置里推，直至橡胶密封套贴到开口上。

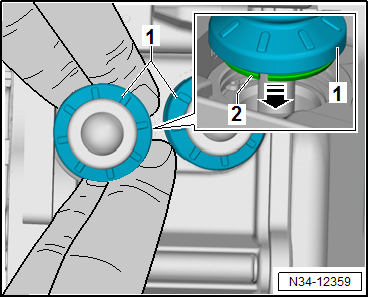

–	用 4 根手指将橡胶防尘套 -1- 和卡子 -2- 牢牢卡入机电装置中。

–	同样方式安装其他离合器活塞。

–	拆下旧的密封件，在安装新密封件之前，清洁密封槽 -绿色标示部分-。

提示

密封件只适合一个位置。

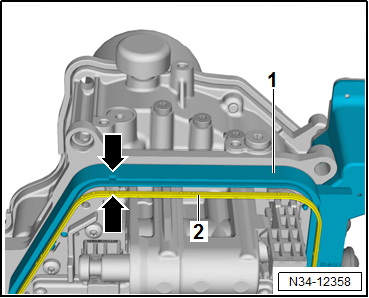

–	将新的密封件装入机电装置密封槽内，使其四周贴合。密封件凸台 -下部箭头- 必须对准机电装置凹槽 -上部箭头-。

–	将机油加注到机电装置中 → Kapitel。

–	安装机电装置 → Kapitel。
