更换变速箱 6/R 挡拔叉
CF00-7083
所需要的专用工具和维修设备
t  垫块 -3222-（2 个）
t  标尺 -T40100-（2 个）
t  拉拔器 -VAS 251633-
t  支座 -3291/2-
t  锁销 -VAS 251621-

拆卸
–  拆卸变速箱 → Kapitel。
–  拆卸机电装置 → Kapitel。
–  拆卸双离合器 → Kapitel。
–  拆解变速箱 → Kapitel。

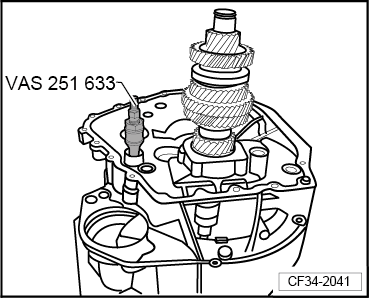

–  将拉拔器 -VAS 251633- 装入离合器侧壳体的6/R 拔叉导向套管中并锁紧。
  CF34-2041

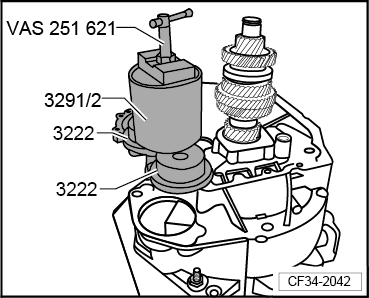

–  如图所示，安装垫块 -3222-、支座 -3291/2-、锁销 -VAS 251621-。
–  通过旋转锁销 -VAS 251621- 的螺母，拉出导向套。
  CF34-2042

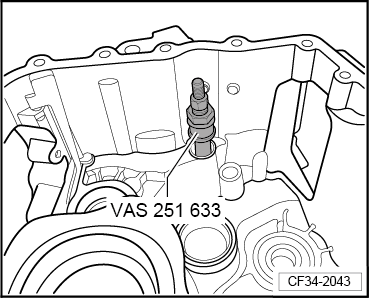

–  将拉拔器 -VAS 251633-装入变速箱壳体的 6/R拔叉导向套管中并锁紧。
  CF34-2043

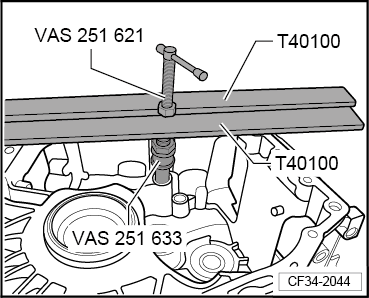

–  如图所示安装，标尺 -T40100-、锁销 -VAS 251621-
–  通过旋转锁销 -VAS 251621- 的螺母拉出导向件。
achtung image   注意！
将拉拔器尽量张紧向回转动约 90°，使拉拔器张紧但牢固地与导向套管的下边缘啮合。
标尺 -T40100-不能再做测量工具使用。
安装
安装大体以倒序进行。
–  更换内侧驱动轴的轴承和长环 → Kapitel。
–  组装变速箱 → Kapitel。
–  安装机电装置 → Kapitel。
–  安装双离合器 → Kapitel。
–  安装变速箱 → Kapitel。
  CF34-2044
