| 装配一览 - 暖风装置 |

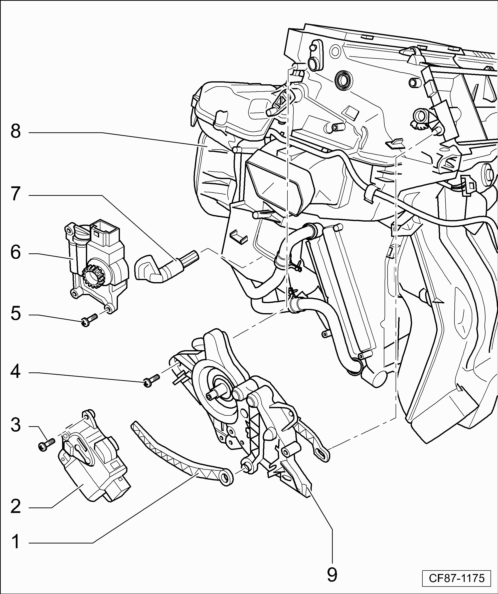

| 暖风装置，翻板控制装置 |
| 1 - | 操纵杆 |
| q | 空气分配器翻板 |
| 2 - | 空气分配器翻板伺服电机 -V428- |
| q | 带空气分配器翻板伺服电机电位计 -G645- |
| q | 检测 → 车辆诊断测试器在“引导型故障查询”功能中以及
→ 电路图、故障查寻与安装位置
|
| q | 拆卸和安装 → Kapitel |
| 3 - | 螺栓 |
| q | 2 个 |
| q | 1 Nm |
| 4 - | 螺栓 |
| q | 3 个 |
| q | 1 Nm |
| 5 - | 螺栓 |
| q | 2 个 |
| q | 1 Nm |
| 6 - | 温度翻板伺服电机 -V68- |
| q | 带温度翻板伺服电机电位计 -G92- |
| q | 检测 → 车辆诊断测试器在“引导型故障查询”功能中以及
→ 电路图、故障查寻与安装位置
|
| q | 拆卸和安装 → Kapitel |
| 7 - | 操纵杆 |
| q | 用于操作暖风翻板 |
| 8 - | 蒸发器壳体 |
| 9 - | 除霜和空气分配器翻板调节单元 |
| q | 拆卸和安装 → Kapitel |
| 热交换器 |
| 1 - | 蒸发器壳体 |
| q | 拆卸和安装 → Kapitel |
| 2 - | 泡沫塑料间隔垫片 |
| q | 用于密封/绝缘 |
| q | 注意安装位置 |
| 3 - | 支架 |
| q | 用于冷却液管 |
| 4 - | 螺栓 |
| q | 1 Nm |
| 5 - | 热交换器 |
| q | 拆卸和安装 → Kapitel |
| 6 - | 卡箍 |
| 7 - | 密封环 |
| q | 更换 |
| 8 - | 热交换器冷却液管 |
| q | 至发动机的冷却液回流管路 |
| q | 拆卸和安装 → Kapitel |
| 9 - | 螺栓 |
| 10 - | 螺栓 |
| 11 - | 热交换器冷却液管 |
| q | 自发动机的冷却液供液管路 |
| q | 拆卸和安装 → Kapitel |
| 12 - | 密封环 |
| q | 更换 |
| 13 - | 卡箍 |
| 14 - | 螺栓 |
| q | 1 个 |
| q | 2 Nm |
| 15 - | 固定架 |

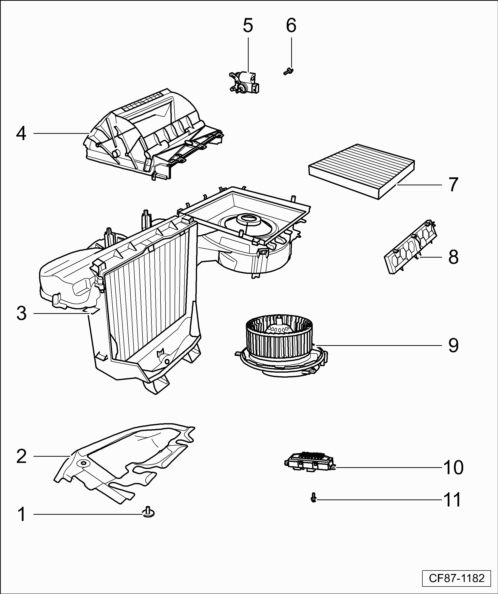

| 进气导管、粉尘和花粉过滤器、新鲜空气鼓风机、翻板控制装置 |
| 1 - | 视规格而定使用塑料螺栓或塞子 |
| q | 2 个 |
| q | 0.3 Nm |
| 2 - | 前排乘员侧脚部空间盖板 |
| q | 拆卸和安装 → Kapitel |
| 3 - | 暖风空调壳体 |
| 4 - | 进气导管 |
| q | 不拆解 |
| q | 配备新鲜空气和循环空气翻板 |
| q | 拆卸和安装 → Kapitel |
| 5 - | 循环空气翻板伺服电机 -V113- |
| q | 未配备终端开关位于限位位置的电位计
→ 电路图、故障查寻与安装位置
|
| q | 检测 → 车辆诊断测试器在“引导型故障查询”功能中以及
→ 电路图、故障查寻与安装位置
|
| q | 拆卸和安装 → Kapitel |
| 6 - | 螺栓 |
| q | 2 个 |
| q | 1 Nm |
| 7 - | 粉尘和花粉过滤器 |
| q | 不同规格 → 电子备件目录 |
提示
| 电子-手动调节式空调的车辆在出厂时未安装活性炭滤层 → Kapitel。 |
| q | 更换周期 → 保养表 |
| q | 拆卸和安装 → Kapitel |
| 8 - | 盖板 |
| q | 用于粉尘和花粉过滤器 |
| 9 - | 新鲜空气鼓风机 -V2- |
| q | 检测 → 车辆诊断测试器在“引导型故障查询”功能中以及
→ 电路图、故障查寻与安装位置
|
| q | 拆卸和安装 → Kapitel |
| 10 - | 新鲜空气鼓风机控制单元 -J126- |
| q | 检测 → 车辆诊断测试器在“引导型故障查询”功能中以及
→ 电路图、故障查寻与安装位置
|
| q | 拆卸和安装 → Kapitel |
| 11 - | 螺栓 |
| q | 2 个 |
| q | 1 Nm |
