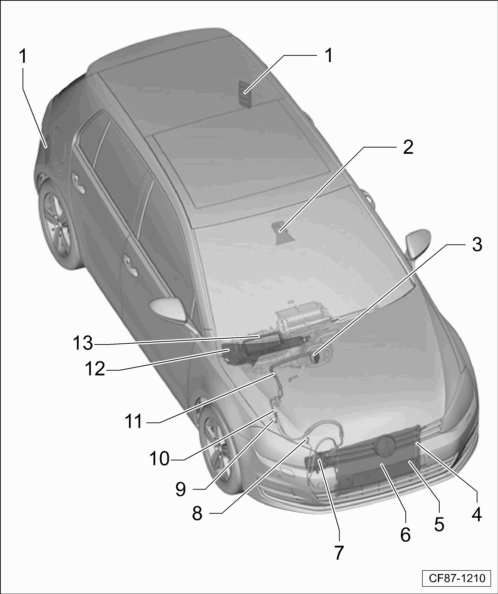

安装位置一览 - 乘员区外的部件（仅用于 Golf A7 的车辆）
CF87-1210
1 -  乘员区强制通风装置
q   检测： → Kapitel
q   拆卸和安装 → Kapitel
2 -  雨水与光线识别传感器 -G397-
q   检测：通过车载电网控制单元 -J519- → 车辆诊断测试器在“引导型故障查询”功能中以及
→ 电路图、故障查寻与安装位置
q   拆卸和安装 → Kapitel
3 -  膨胀阀
q   拆卸和安装 → Kapitel
q   拧紧力矩 → Kapitel
4 -  干燥剂袋
q   拆卸和安装 → Kapitel
q   装配一览 → Kapitel
5 -  车外温度传感器 -G17-
q   检测：通过车载电网控制单元 -J519- → 车辆诊断测试器在“引导型故障查询”功能中以及
→ 电路图、故障查寻与安装位置
q   拆卸和安装 → Kapitel
6 -  冷凝器
q   带一体式储液容器
q   装配一览 → Kapitel
q   拆卸和安装 → Kapitel
hinweis  提示
在特定条件下，不必在每次打开制冷剂循环回路后都更换带干燥剂筒的储液容器。参阅 ELSA 中的暖风、空调装置和通风装置；采用制冷剂R134a 的空调
→ 修理组：00
。
7 -  空调压缩机
q   装配一览 → Kapitel
q   拆卸和安装 → Kapitel
q   在支架上拆卸和安装 → Kapitel
8 -  高压侧的抽吸和加注阀
Vorsicht image   当心！
当制冷剂管路中的阀门损坏时，受压溢出制冷剂可能造成危险。
可能冻伤皮肤或其他身体部位。
仅在制冷剂循环回路已排空时拆卸，接口不带阀门 → 采用制冷剂 R134a 的空调。
q   拆卸和安装 → Kapitel
9 -  制冷剂循环压力传感器 -G805-
q   8 Nm
q   检测 → 车辆诊断测试器在“引导型故障查询”功能中以及
→ 电路图、故障查寻与安装位置
q   拆卸和安装 → Kapitel
10 -  低压侧的抽吸和加注阀
Vorsicht image   当心！
当制冷剂管路中的阀门损坏时，受压溢出制冷剂可能造成危险。
可能冻伤皮肤或其他身体部位。
仅在制冷剂循环回路已排空时拆卸，接口不带阀门 → 采用制冷剂 R134a 的空调。
q   拆卸和安装 → Kapitel
11 -  带内置热交换器的制冷剂管路
q   自冷凝器和空调压缩机
q   拆卸和安装 → Kapitel
12 -  新鲜空气进气格栅盖板
q   拆卸和安装 → Kapitel
13 -  新鲜空气进气格栅
q   拆卸和安装 → Kapitel
