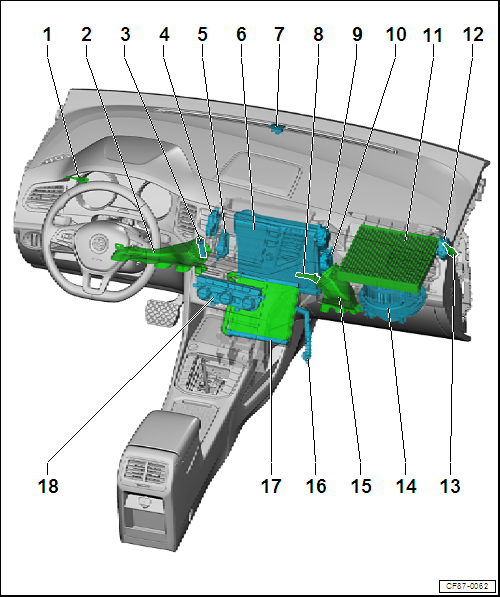

| 安装位置一览 - 前部乘员区的部件（仅用于 Golf SportsVan 的车辆） |
| 1 - | 左侧出风口温度传感器 -G150- |
| q | 仅限配备全自动空调的车辆 |
| q | 检测 → 车辆诊断测试器在“引导型故障查询”功能中以及
→ 电路图、故障查寻与安装位置
|
| q | 出风口温度传感器安装不正确会引起噪音 |
| q | 拆卸和安装 → Kapitel |
| 2 - | 驾驶员侧脚部空间出风口 |
| q | 拆卸和安装 → Kapitel |
| q | 装配一览 → Kapitel |
| 3 - | 脚部空间出风口温度传感器 -G192- |
| q | 仅限配备全自动空调的车辆 |
| q | 检测 → 车辆诊断测试器在“引导型故障查询”功能中以及
→ 电路图、故障查寻与安装位置
|
| q | 拆卸和安装 → Kapitel |
| 4 - | 前部空气分配器翻板伺服电机 -V426- 或空气分配器翻板伺服电机 -V428- |
| q | 拆卸和安装 → Kapitel |
| q | 安装位置一览 → Kapitel |
| 5 - | 左侧温度翻板伺服电机 -V158- 或温度翻板伺服电机 -V68- |
| q | 拆卸和安装 → Kapitel |
| q | 安装位置一览 → Kapitel |
| 6 - | 蒸发器 |
| q | 拆卸和安装 → Kapitel |
| 7 - | 光照传感器 -G107- |
| q | 仅限配备全自动空调的车辆 |
| q | 拆卸和安装 → Kapitel |
| 8 - | 蒸发器温度传感器 -G308- |
| q | 检测 → 车辆诊断测试器在“引导型故障查询”功能中以及
→ 电路图、故障查寻与安装位置
|
| q | 拆卸和安装 → Kapitel |
| 9 - | 除霜翻板伺服电机 -V107- |
| q | 仅限配备全自动空调的车辆 |
| q | 拆卸和安装 → Kapitel |
| q | 安装位置一览 → Kapitel |
| 10 - | 右侧温度翻板伺服电机 -V159- |
| q | 仅限配备全自动空调的车辆 |
| q | 拆卸和安装 → Kapitel |
| q | 安装位置一览 → Kapitel |
| 11 - | 粉尘和花粉过滤器 |
| q | 拆卸和安装 → Kapitel |
| 12 - | 循环空气翻板伺服电机 -V113- 或新鲜空气/循环空气通风翻板伺服电机 -V425- |
| q | 拆卸和安装循环空气翻板伺服电机 -V113- → Kapitel |
| q | 拆卸和安装新鲜空气/循环空气通风翻板伺服电机 -V425- → Kapitel |
| q | 安装位置一览 → Kapitel |
| 13 - | 右侧出风口温度传感器 -G151- |
| q | 仅限配备全自动空调的车辆 |
| q | 检测 → 车辆诊断测试器在“引导型故障查询”功能中以及
→ 电路图、故障查寻与安装位置
|
| q | 拆卸和安装 → Kapitel |
| q | 出风口温度传感器安装不正确会引起干扰噪音 |
| 14 - | 新鲜空气鼓风机 -V2- |
| q | 拆卸和安装 → Kapitel |
| 15 - | 前排乘员侧脚部空间出风口 |
| q | 拆卸和安装 → Kapitel |
| q | 装配一览 → Kapitel |
| 16 - | 冷凝水排水软管 |
| q | 检测 → Kapitel |
| q | 拆卸和安装 → Kapitel |
| 17 - | 热交换器 |
| q | 拆卸和安装 → Kapitel |
| 18 - | 操作和显示单元 |
| 拆卸和安装 → Kapitel |
