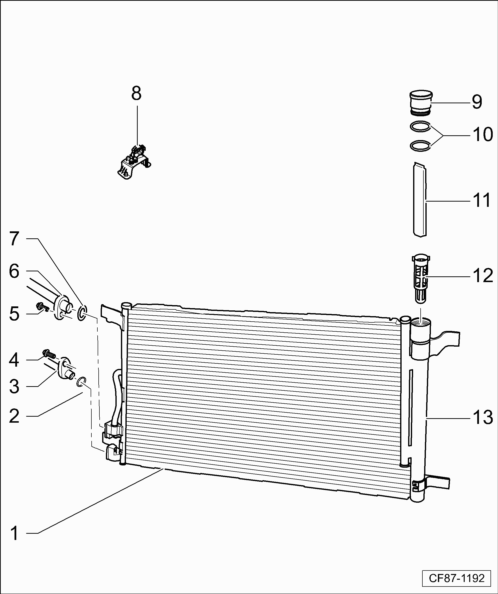

装配一览 - 冷凝器
冷凝器、储液容器
CF87-1192
1 -  冷凝器
q   拆卸和安装 → Kapitel
2 -  密封环
q   更换；规格 → 电子备件目录
q   在安装前先用制冷剂油浸润
3 -  制冷剂管路
q   至内置热交换器
4 -  螺栓
q   8 Nm
5 -  螺栓
q   8 Nm
6 -  制冷剂管路
q   自空调压缩机
7 -  密封环
q   更换；规格 → 电子备件目录
q   在安装前先用制冷剂油浸润
8 -  支架
q   用于制冷剂管路
9 -  密封盖
q   损坏时更换
10 -  密封环
q   更换；规格 → 电子备件目录
q   在安装前先用制冷剂油浸润
11 -  干燥剂袋
q   拆卸和安装： → Kapitel
12 -  滤网
q   拆卸和安装
13 -  储液容器
q   此规格集成在冷凝器中
hinweis  提示
在特定条件下，不必在每次打开制冷剂循环回路后都更换带干燥剂筒的储液容器。参阅 ELSA 中的暖风、空调装置和通风装置；采用制冷剂R134a 的空调
→ 修理组：00
。
