拆卸和安装带内置热交换器的制冷剂管路
hinweis  提示
必须使用特定工具来排空制冷剂循环回路，而且此项作业只能由专业人员执行 → 采用制冷剂R134a 的空调。
所需要的专用工具和维修设备
t  通用管路密封塞

t  扭力扳手 -V.A.G 1331-
  W00-0427
t  空调制冷剂充放机 -VAS 6007A- 或后续型号。
拆卸
hinweis  提示
用空调制冷剂充放机 -VAS 6007A- 抽吸制冷剂，然后再打开制冷剂循环回路。
  W00-10176

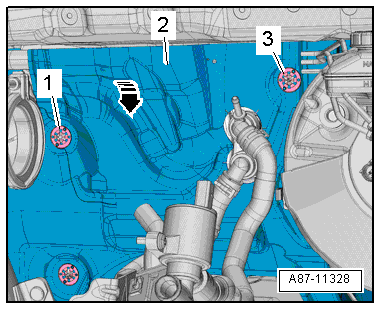

–  拧下铁板螺母 -1- 和 -3-。
–  尽量向前折叠隔热板 -2--箭头-。
achtung image   注意！
受压溢出制冷剂可能产生危险！
可能冻伤皮肤或其他身体部位。
l  抽吸制冷剂，然后直接打开制冷剂循环回路。
l  如果抽吸制冷剂后超过 10 分钟且未打开制冷剂循环回路，可能由于再蒸发而在制冷剂循环回路中产生压力，请重新抽吸制冷剂。
  A87-11328

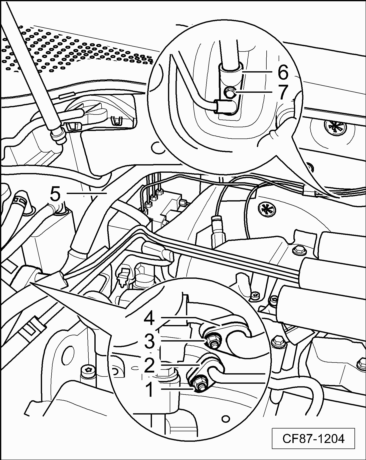

–  拧出螺栓 -7-。
–  从膨胀阀上拔下带内置热交换器的制冷剂管路 -6-。
–  拧出螺母 -1- 和 -3- 并拔下制冷剂管路 -2- 和 -4-。
–  取出置热交换器的制冷剂管路 -5-。
–  用通用管路密封塞 中干净的塞子密封敞开的接口。
  CF87-1204
安装
安装以倒序进行，安装过程中请注意下列事项：
–  更换密封环；规格 → 电子备件目录。
–  清洁膨胀阀 -2- 和内置热交换器制冷剂管路 -4- 上的接口并检查是否损坏。
–  彻底清洁制冷剂管路的接口部位并检查是否损坏。
hinweis  提示
t  在安装前先用制冷剂油浸润密封环。
t  注意相应制冷剂管路凹槽中的密封环位置是否正确。

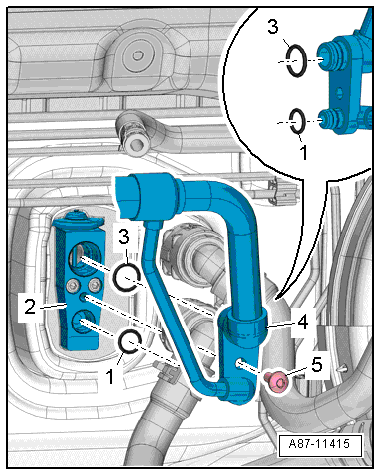

–  将密封环 -1- 和 -3-装入内置热交换器接口的凹槽中。
–  在膨胀阀上装入内置热交换器。
–  拧紧螺栓 -5-。
  A87-11415
–  在接口上插入带内置热交换器的制冷剂管路 -2- 和 -4-。
–  装入螺母 -1- 和 -3- 并拧紧。
拧紧力矩
t  → Kapitel „系统一览 - 制冷剂循环回路“.
  CF87-1204
