装配一览 - 暖风、空调装置
hinweis  提示
暖风、空调装置具有不同的规格和制造商。不同暖风、空调装置的各部件虽然相似但并不完全相同，因此不允许混装不同制造商生产的部件 → 电子备件目录。

装配一览 - 暖风、空调装置
CF87-1175
1 -  操纵杆
q   用于操作除霜和空气分配器翻板
2 -  空气分配器翻板伺服电机
q   检测 → 车辆诊断测试器在“引导型故障查询”功能中以及
→ 电路图、故障查寻与安装位置
电子-手动调节式暖风、空调装置：
带空气分配器翻板伺服电机电位计 -G645- 的空气分配器翻板伺服电机 -V428-
q   拆卸和安装 → Kapitel
全自动空调：
q   拆卸和安装带前部空气分配器翻板伺服电机电位计 -G642- 的前部空气分配器翻板伺服电机 -V426-
q   拆卸和安装 → Kapitel
3 -  螺栓
q   2 个
q   1 Nm
4 -  螺栓
q   3 个
q   1 Nm
5 -  螺栓
q   2 个
q   1 Nm
6 -  温度翻板伺服电机
q   检测 → 车辆诊断测试器在“引导型故障查询”功能中以及
→ 电路图、故障查寻与安装位置
电子-手动调节式暖风、空调装置：
q   带温度翻板伺服电机电位计 -G92- 的温度翻板伺服电机 -V68-
q   拆卸和安装 → Kapitel
全自动空调：
q   带左侧温度翻板伺服电机电位计 -G220- 的左侧温度翻板伺服电机 -V158-
q   拆卸和安装 → Kapitel
7 -  操纵杆
q   用于暖风翻板
8 -  暖风、空调装置
q   拆卸和安装 → Kapitel
9 -  除霜和空气分配器翻板调节单元
q   仅限配备电子-手动暖风、空调装置的车辆。
q   拆卸和安装 → Kapitel

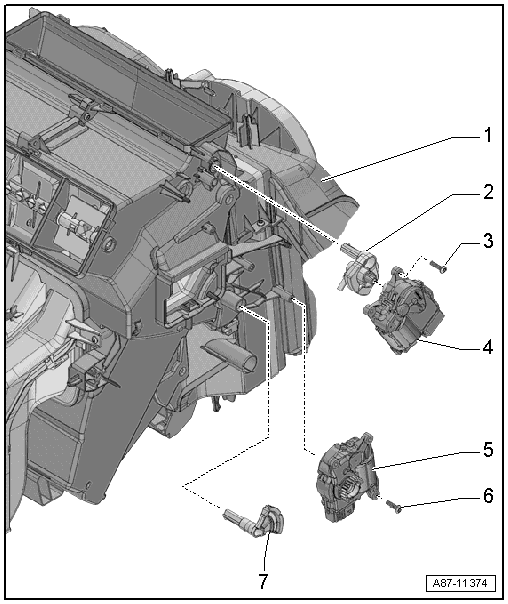

装配一览 - 暖风、空调装置，右侧翻板控制装置
A87-11374
1 -  暖风、空调装置
q   拆卸和安装 → Kapitel
2 -  操纵杆
q   用于除霜翻板
3 -  螺栓
q   2 个
q   1 Nm
4 -  除霜翻板伺服电机 -V107-
q   带除霜翻板伺服电机电位计 -G135-
q   仅限全自动空调
q   检测 → 车辆诊断测试器在“引导型故障查询”功能中以及
→ 电路图、故障查寻与安装位置
q   拆卸和安装 → Kapitel
5 -  右侧温度翻板伺服电机 -V159-
q   带右侧温度翻板伺服电机电位计 -G221-
q   仅限全自动空调
q   检测 → 车辆诊断测试器在“引导型故障查询”功能中以及
→ 电路图、故障查寻与安装位置
q   拆卸和安装 → Kapitel
6 -  螺栓
q   2 个
q   1 Nm
7 -  操纵杆
q   用于暖风翻板


装配一览 - 热交换器、暖风、空调装置
CF87-1183
1 -  蒸发器壳体
q   拆卸和安装 → Kapitel
2 -  泡沫塑料间隔垫片
q   用于密封/绝缘
q   注意安装位置
3 -  支架
q   用于冷却液管
4 -  螺栓
q   1 Nm
5 -  热交换器
q   拆卸和安装 → Kapitel
6 -  卡箍
7 -  密封环
q   更换
q
8 -  热交换器冷却液管
q   至发动机的冷却液回流管路
q   拆卸和安装 → Kapitel
9 -  螺栓
10 -  螺栓
11 -  热交换器冷却液管
q   自发动机的冷却液供液管路
q   拆卸和安装 → Kapitel
12 -  密封环
q   更换
13 -  卡箍
14 -  螺栓
q   1 个
q   2 Nm
15 -  固定架
