| 装配一览 - 空气分配器壳体中的翻板和隔板 |

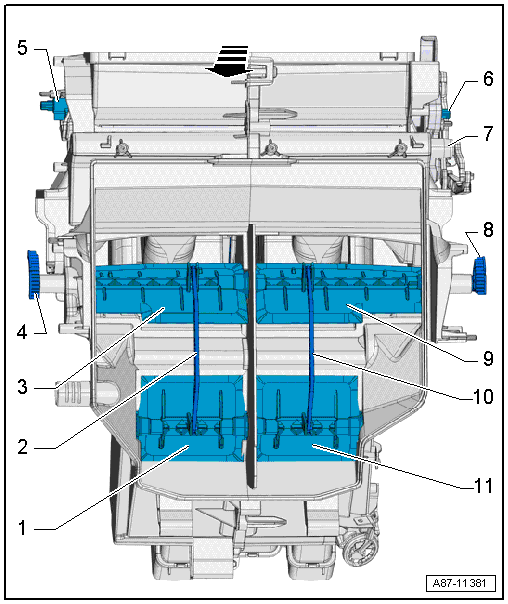

| 前视图 |
提示
| t | -箭头- = 行驶方向 |
| t | → Kapitel „装配一览 - 暖风、空调装置“。 |
| 1 - | 右侧暖风翻板 |
| q | 自热交换器 |
| q | 通过右侧冷风翻板触发 |
| 2 - | 操纵杆 |
| q | 至翻板控制装置 |
| 3 - | 右侧冷风翻板 |
| q | 自蒸发器 |
| q | 不同规格 |
| 电子-手动调节式暖风、空调装置 |
| q | 一同通过左侧温度翻板伺服电机 -V68- 通过左侧操纵杆触发 |
| 全自动空调 |
| q | 由温度翻板伺服电机 -V159- 通过右侧操纵杆触发 |
| 4 - | 温度调节器翻板右侧操纵杆 |
| q | 装备类型 |
| q | 仅限全自动空调 |
| q | 由温度翻板伺服电机 -V159- 触发 |
| 5 - | “除霜”翻板操纵杆 |
| q | 用于挡风玻璃和车门玻璃 |
| q | 装备类型 |
| q | 仅限全自动空调 |
| q | 由除霜翻板伺服电机 -V107- 触发 |
| 6 - | “除霜”翻板操纵杆 |
| q | 用于挡风玻璃和车门玻璃 |
| q | 装备类型 |
| q | 仅限电子-手动调节式暖风、空调装置 |
| q | 由空气分配器翻板伺服电机 -V428- 通过除霜和空气分配调节单元触发 |
| 7 - | 空气分配翻板操纵杆 |
| 电子-手动调节式暖风、空调装置 |
| q | 由空气分配器翻板伺服电机 -V428- 通过除霜和空气分配调节单元触发 |
| 全自动空调 |
| q | 由前部空气分配器翻板伺服电机 -V426- 通过除霜和空气分配调节单元触发 |
| 8 - | 左侧操纵杆 |
| 电子-手动调节式暖风、空调装置 |
| q | 由温度翻板伺服电机 -V68- 触发 |
| 全自动空调 |
| q | 由温度翻板伺服电机 -V158- 触发 |
| 9 - | 左侧冷风翻板 |
| q | 自蒸发器 |
| q | 不同规格 |
| 电子-手动调节式暖风、空调装置 |
| q | 由温度翻板伺服电机 -V68- 通过左侧操纵杆触发 |
| 全自动空调 |
| q | 由温度翻板伺服电机 -V158- 通过左侧操纵杆触发 |
| 10 - | 操纵杆 |
| q | 至翻板控制装置 |
| 11 - | 左侧暖风翻板 |
| q | 自热交换器 |
| q | 通过左侧冷风翻板触发 |

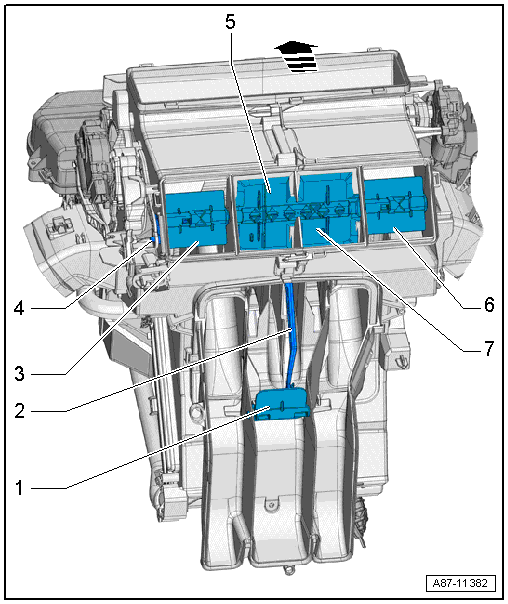

| 后视图 |
提示
| t | -箭头- = 行驶方向 |
| t | → Kapitel „装配一览 - 暖风、空调装置“。 |
| 1 - | 后部空气导管通道翻板 |
| q | 装备类型 |
| 电子-手动调节式暖风、空调装置 |
| q | 空气导管通道用密封塞密封 |
| q | 根据不同的制造商，并非每辆车都配备电子-手动调节式暖风、空调装置（不必要，因为空气导管通道已密封） |
| 全自动空调（视车型而定） |
| q | 用于中控台后部出风口 |
| 2 - | 操纵杆 |
| q | 至翻板控制装置 |
| q | 全自动空调装备类型 |
| q | 并非每辆车都配备电子-手动调节式暖风、空调装置 -1-。 |
| 3 - | 仪表板左侧出风口的左侧翻板 |
| 4 - | 操纵杆 |
| q | 用于操作出风口翻板 |
| q | 通过调节单元 → 第项触发 |
| 5 - | 仪表板中央出风口的左侧翻板 |
| 6 - | 仪表板右侧出风口的右侧翻板 |
| 7 - | 仪表板中央出风口的右侧翻板 |
