拆卸和安装暖风、空调装置

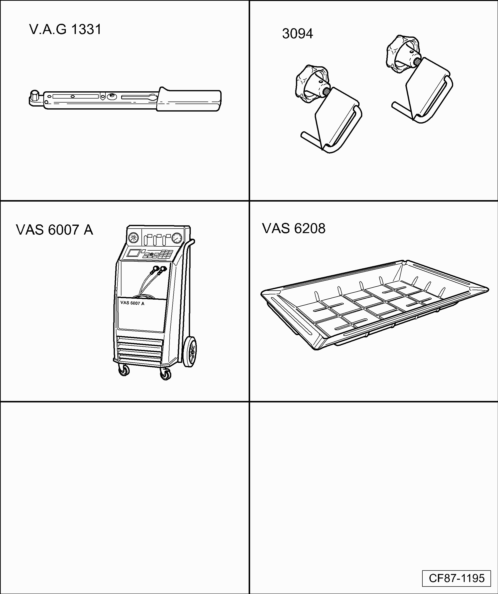

CF87-1195
所需要的专用工具和维修设备
t  扭力扳手 -V.A.G 1331/- （5 - 50 Nm）
t  直径至 25 mm 的软管夹 -3094-
t  空调制冷剂充放机 -VAS 6007A- 或后续型号。
t  车间收集盘 -VAS 6208-
t  通用管路密封塞
t  通用气动喷枪

拆卸
–  用空调制冷剂充放机 -VAS 6007A- 抽吸制冷剂，然后再打开制冷剂循环回路。遵守说明 → Kapitel。

–  在发动机下方放置车间收集盘 -VAS 6208-。
–  标记冷却液软管 -2- 和 -3-。
hinweis  提示
热交换器是根据冷却液特定流向设计的，因此必须上下吻合地连接冷却液软管。
–  用直径至 25 mm 的软管夹 -3094- 夹住冷却液软管 -2- 和 -3-。
achtung image   注意！
可能存在灼伤危险。
发动机暖机时，冷却液温度可能超过 100℃。冷却系统承受压力。
维修前应根据需要释放压力并降低温度。
–  抬高固定夹 -1- 和 -4-。
–  从暖风装置热交换器上拆下冷却液软管 -2- 和 -3-。
  CF87-1171
–  在上部接口中插入一根软管 -A-。
–  在软管中推入气动喷枪直至末端。
–  收集容器 -B- 保持在下部接口 -C- 下方并用气动喷枪小心地从热交换器中吹出冷却液。
–  用通用管路密封塞 中干净的塞子密封敞开的接口。
–  脱开膨胀阀上带内置热交换器的制冷剂管路 → Kapitel。
hinweis  提示
可以用诸如备用膨胀阀的密封盖等来密封膨胀阀敞开的接口。
–  拆卸仪表板装配支架
→ 修理组：70
。
–  拆卸至后部脚部空气导管通道 → Kapitel。
–  从暖风、空调装置上取下后部脚部空间出风口 → Kapitel。
  CF87-1172
–  从新鲜空气鼓风机控制单元 -J126- 上脱开插头 -3-。
  CF87-1208
–  从安全气囊控制单元 -J234-（位于通道上）-2-上拔下插头 -5-。
–  用防水薄膜和吸水纸盖住车内的底板垫和安全气囊控制单元 -J234-。
  A69-10922
–  从暖风、空调装置 -1- 上拔下冷凝水排水软管 -2-。

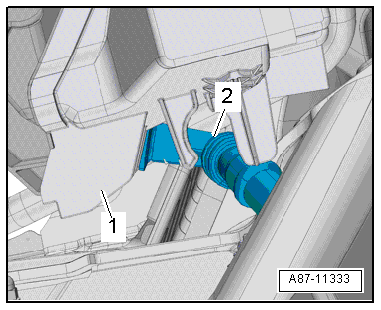

  A87-11333
–  从排水槽前围板上拔下暖风、空调装置 -1-。
–  从暖风、空调装置上撬下线束 -3--箭头-。
–  脱开主线束-2-。
–  取出暖风、空调装置。
安装
安装以倒序进行，同时必须注意下列事项：
hinweis  提示
在安装暖风、空调装置时必须有另一位技师协助。

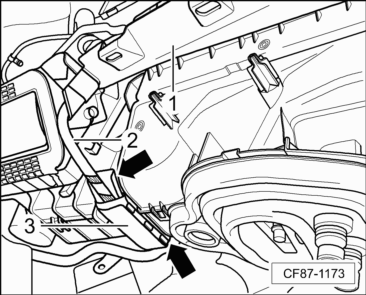

  CF87-1173
–  安装时请注意冷凝水排水软管 -3- 位置是否正确。
编码 -2- 和-箭头-必须与暖风、空调装置 -1- 一致。
–  如果装有一个通用电缆扎带来固定冷凝水排水软管 -3- 周围，则必须予以更换。
–  冷凝水排水软管必须如图所示敷设在安全气囊控制单元 -J234- 线束-4- 下方。
–  加注冷却液
→ 修理组：19
。
–  加注制冷剂 R134a 和制冷剂油 → Kapitel。
–  最后检测暖风、空调装置的功能。
拧紧力矩
t  → Kapitel „装配一览 - 暖风、空调装置“
t  → Kapitel „系统一览 - 制冷剂循环回路“
t  仪表板防撞梁；装配一览 - 仪表板防撞梁
→ 修理组：70
