拆卸和安装热交换器
所需要的专用工具和维修设备

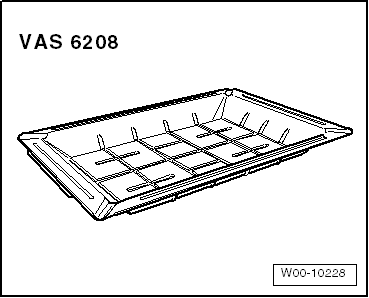

t  车间收集盘 -VAS 6208-
  W00-10228

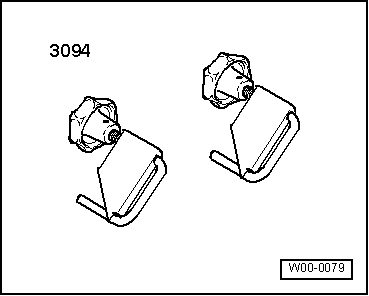

t  直径至 25 mm 的软管夹 -3094-
t  通用气动喷枪
t  通用管路密封塞
拆卸
  W00-0079
–  标记冷却液软管 -2- 和 -3- 的安装位置。
hinweis  提示
热交换器是根据冷却液特定流向设计的，因此必须上下吻合地连接冷却液软管。
–  用直径至 25 mm 的软管夹 -3094- 夹住冷却液软管 -2- 和 -3-。
–  抬高固定夹 -1- 和 -4-。
–  从暖风装置热交换器上拆下冷却液软管 -2- 和 -3-。
  CF87-1171
–  在上部接口中推入一根软管 -A-。
在软管中推入气动喷枪直至末端。
–  收集容器 -B- 保持在下部接口 -C- 下方并用气动喷枪小心地从热交换器中吹出冷却液。
–  用通用管路密封塞 塞子密封敞开的导线和接口。
–  拆卸驾驶员侧膝部安全气囊
→ 修理组：69
。
–  拆卸中控台左侧脚部空间饰板
→ 修理组：68
。
–  用诸如防水膜和吸水纸盖住安全气囊控制单元 -J234-内的冷却液软管接口下方区域。
  CF87-1172

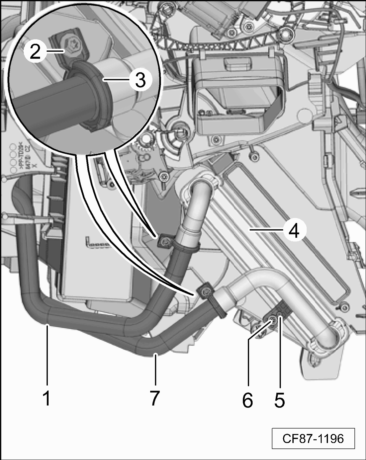

–  拧出螺栓 -2-，取下螺旋卡箍 -3-。
–  脱开冷却液管。
–  拧出螺栓 -6- 并取下热交换器支架 -5-。
–  从左侧拔出热交换器 -4-。
–  用通用管路密封塞 塞子密封敞开的导线和接口。
安装
安装以倒序进行，安装过程中请注意下列事项：
hinweis  提示
更换密封环。
–  拆下热交换器后检查是否脏污。
–  必要时清除溢出的冷却液中的污物或残余物。
  CF87-1196

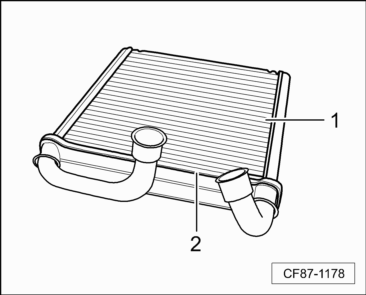

–  检查安装在热交换器 -1- 上的泡沫塑料密封件 -2- 是否损坏，必要时予以更换。
hinweis  提示
t  粘接不正确的泡沫塑料密封件可能在推入时卷起。
t  如果泡沫塑料密封件损坏或安装不正确，冷空气可能会流经热交换器。
  CF87-1178
–  检查热交换器接口 -3- 和冷却液管接口 -1- 是否损坏或脏污。
–  清洁密封环，保持密封面平整。
–  用冷却液浸润新密封环 -2-（或略微涂敷硅酮油脂），然后安装到冷却液管上。
–  小心地将热交换器推入暖风、空调装置的限位位置。
hinweis  提示
推入热交换器时注意不得损坏接口和冷却液管。
–  冷却液管推入至热交换器的限位位置。
Vorsicht image   当心！
热交换器泄漏。
密封环受到挤压、冷却液管倾斜推入或推入不完全都会导致泄漏。
  A87-11408
–  在空气分配器壳体上安装热交换器支架 -3- 并以规定力矩拧紧螺栓 -4-。
–  在冷却液管和热交换器的连接处安装新夹子 -2-。
–  拧紧螺栓 -1- → Kapitel „装配一览 - 暖风、空调装置“。
–  检查热交换器和冷却液管接口上的夹子和螺旋卡箍位置是否正确，不得紧贴空气分配器壳体或其它部件。
–  加注冷却液
→ 修理组：19
。
–  在“引导型故障查询”功能中查询故障存储器并清除可能显示的记录 → 车辆诊断测试器。
–  最后检测暖风、空调装置的功能。
拧紧力矩：
t  → Kapitel „装配一览 - 暖风、空调装置“
t  中控台；装配一览 - 中控台
→ 修理组：68
t  膝部安全气囊；装配一览 - 膝部安全气囊
→ 修理组：69
