检测冷凝水排水管
检测
–  拆卸右侧脚部空间中控台饰板
→ 修理组：68
。
–  小心地折叠冷凝水排水软管区域内的底板垫并将其翻开，直至看见冷凝水排水软管。

–  管接头上的凸耳-2--箭头-必须卡入导向件 -1- 中。
–  冷凝水排水软管 -6-装入车身凹槽内，直至听到卡止声。

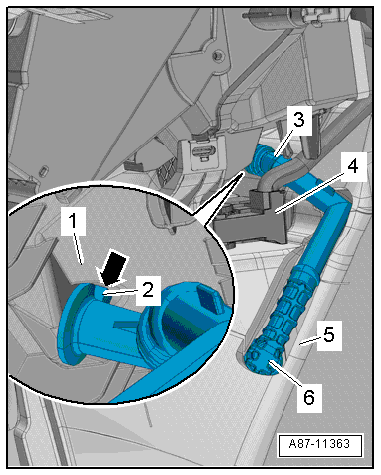

  A87-11363
类型Ⅰ
hinweis  提示
t  冷凝水排水软管必须无预应力地插到暖风、空调装置接口上。
t  冷凝水排水软管必须牢牢固定在空调冷凝水排水管接口上。
t  密封唇 -2- 不得松松地安装在车身凹槽内。
t  固定卡子-箭头-必须完全卡入。
  A87-11426
类型Ⅱ
hinweis  提示
t  冷凝排水软管必须无预应力插到暖风、空调装置接口上。
t  冷凝水排水软管必须牢牢固定在空调冷凝水排水管接口上。
t  固定卡子-箭头-必须完全卡入。
拧紧力矩：
t  中控台；装配一览 - 中控台
→ 修理组：68

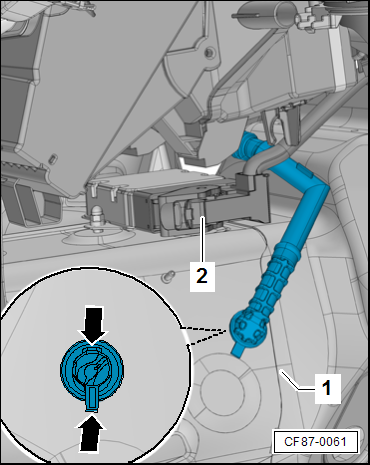

  CF87-0061
