拆卸和安装除霜翻板伺服电机 -V107- 和电位计 -G135-
所需要的专用工具和维修设备
t  车辆诊断测试仪
首先执行下列作业：
–  关闭所有用电器。
–  关闭点火开关。
–  拔出点火钥匙。
拆卸
–  拆卸手套箱
→ 修理组：68
。

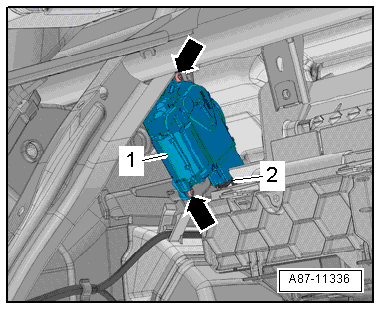

–  拧出螺栓-箭头-。
–  取下除霜翻板伺服电机 -V107--1-。
–  脱开电气连接插头 -2-。
安装
安装以倒序进行，安装过程中请注意下列事项：
hinweis  提示
t  安装前先检测翻板和铰链连接装置的功能。
t  检查操纵杆和轴在支架上的位置是否正确。
  A87-11336

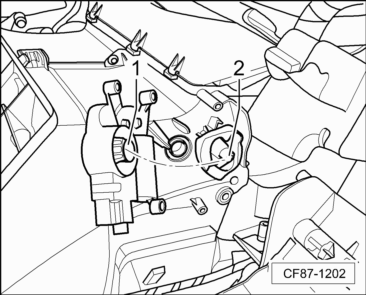

–  伺服电机支架 -1- 只能插到换向杆 -2- 上的一个位置处。
l  伺服电机支架必须如图所示与换向杆相对而立。
hinweis  提示
如果支架与换向杆未相对应，请旋转伺服电机支架。
–  打开点火开关，连接相应伺服电机与车辆插头，在操作和显示单元上选择伺服电机应在位置（如位于中间位置）。等待，直至伺服电机达到要求的位置，然后关闭点火开关。
–  在空气分配器壳体上安装伺服电机，同时换向杆必须卡入支架 -1- 中。
l  伺服电机和换向杆之间的连接不得留有任何间隙。
hinweis  提示
如果无法安装螺栓，则表明伺服电机未完全装入壳体内。
–  敷设电线束时，应避免其碰触活动部件（如伺服电机操纵杆）。
–  在“引导型故障查询”功能中查询故障存储器并清除可能显示的记录，接着进行“基本设置” → 车辆诊断测试器。
–  最后检测暖风、空调装置的功能。
拧紧力矩
t  → Kapitel „装配一览 - 暖风、空调装置“
t  杂物箱/盖板；装配一览 - 手套箱
→ 修理组：68
