拆卸和安装循环空气翻板伺服电机 -V113-
电子-手动调节式暖风、空调装置
所需要的专用工具和维修设备
t  车辆诊断测试仪
hinweis  提示
伺服电机取代了带内置限位开关的电位计。
首先执行下列作业：
–  关闭所有用电器。
–  关闭点火开关。
–  拔出点火钥匙。
拆卸
–  拆卸手套箱
→ 修理组：68
。
仅用于 Golf SportsVan 的车辆
–  拆卸乘员侧脚部空间盖板 → Kapitel

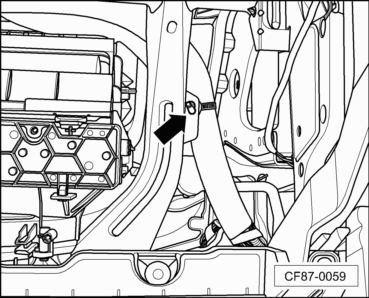

–  脱开线束固定夹-箭头-。

所有车辆
  CF87-0059

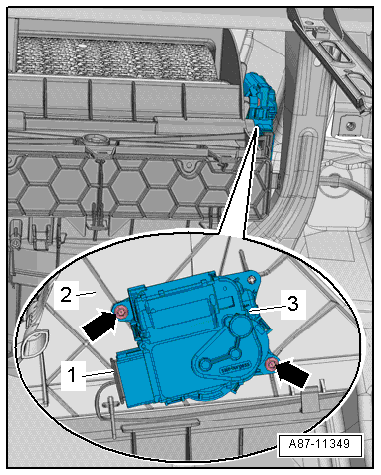

–  拧出螺栓-箭头-。
–  从进气槽 -2- 上取下循环空气翻板伺服电机 -V113--3-。
–  脱开电气连接插头 -1-。
安装
  A87-11349
安装以倒序进行，安装过程中请注意下列事项：
hinweis  提示
t  安装前先检测翻板和铰链连接装置的功能。
t  检查操纵杆和轴在支架上的位置是否正确。
–  新鲜空气翻板必须位于“打开”位置，才能确保新鲜空气可以进入车内。

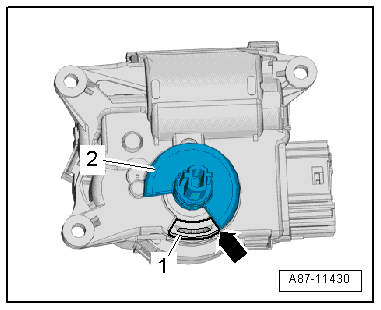

l  操纵轴 -2- 必须如图所示紧贴止挡块 -1--箭头-。
hinweis  提示
如果伺服电机操纵轴未紧贴“新鲜空气运行模式”止挡块，请旋转伺服电机支架。
–  打开点火开关，连接相应伺服电机与车辆相应插头，在操作和显示单元上选择伺服电机应在位置（如位于中间位置）。等待，直至伺服电机达到要求的位置，然后关闭点火开关。
–  在进气箱上安装伺服电机，同时操纵轴必须卡入支架内。
l  操纵轴和支架之间的连接不得留有任何间隙。
hinweis  提示
如果无法安装螺栓，则表明伺服电机未完全装入壳体内。
–  敷设电线束时，应避免其碰触活动部件（如伺服电机操纵杆）。
–  在“引导型故障查询”功能中查询故障存储器并清除可能显示的记录，接着进行“基本设置” → 车辆诊断测试器。
–  最后检测暖风、空调装置的功能。
拧紧力矩
t  → Kapitel „装配一览 - 暖风、空调装置“
t  杂物箱/盖板；装配一览 - 手套箱
→ 修理组：68
