拆卸和安装右侧温度翻板伺服电机 -V159-
所需要的专用工具和维修设备
t  车辆诊断测试仪
首先执行下列作业：
–  关闭所有用电器。
–  关闭点火开关。
–  拔出点火钥匙。
拆卸

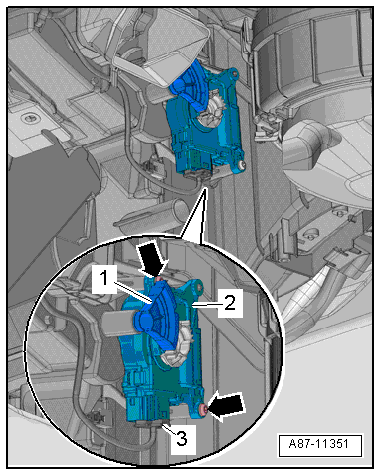

–  拆卸前排乘员脚部空间盖板 → Kapitel。

–  从温度翻板上拔下操纵杆 -1-。
–  拧出螺栓-箭头-。
–  取下右侧温度翻板伺服电机 -V159--2-。
–  脱开电气连接插头 -3-。
  A87-11351
安装
安装以倒序进行，安装过程中请注意下列事项：
hinweis  提示
t  安装前先检测翻板和铰链连接装置的功能。
t  检查操纵杆和轴在支架上的位置是否正确。

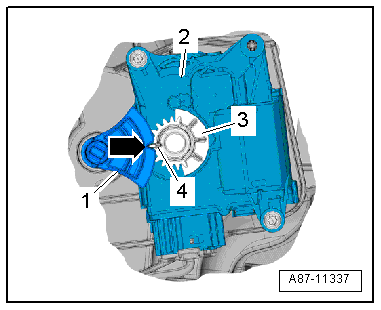

–  在空气分配器壳体上安装伺服电机 -2-，同时伺服电机齿轮 -3- 必须卡入温度翻板操纵杆齿轮 -1- 中。
l  长齿 -4- 必须卡入操纵杆凹槽-箭头-中。
hinweis  提示
t  如果伺服电机齿轮长齿和温度翻板操纵杆齿轮凹槽没有相对，请旋转伺服电机支架。
t  如果无法安装螺栓，则表明伺服电机未完全装入壳体内。
–  打开点火开关，连接相应伺服电机与车辆相应插头，在操作和显示单元上选择伺服电机应在位置（如位于中间位置）。等待，直至伺服电机达到要求的位置，然后关闭点火开关。
–  敷设电线束时，应避免其碰触活动部件（如伺服电机操纵杆）。
hinweis  提示
旋转伺服电机，直至其达到方便安装的位置。旋转方向通过互换正极负极可逆。
–  在“引导型故障查询”功能中查询故障存储器并清除可能显示的记录，接着进行“基本设置” → 车辆诊断测试器。
–  最后检测暖风、空调装置的功能。
拧紧力矩
t  → Kapitel „装配一览 - 暖风、空调装置“
  A87-11337
