拆卸和安装空气分配器翻板伺服单元，电子-手动调节式暖风、空调装置
拆卸
–  拆卸仪表板
→ 修理组：70
。
–  拆卸除霜出风口空气导管 → Kapitel。
–  拧下空气分配器翻板伺服电机 → Kapitel。

–  小心地压下操纵杆 -7--箭头-。
–  小心地从除霜翻板 -2- 上压下操纵杆 -3-。
–  拧出螺栓 -1-、-4- 和 -8-。
–  取出伺服单元 -9-。
安装
–  安装以倒序进行，安装过程中请注意下列事项：
hinweis  提示
t  安装前先检测翻板和铰链连接装置的功能。
t  检查操纵杆和轴在支架上的位置是否正确。

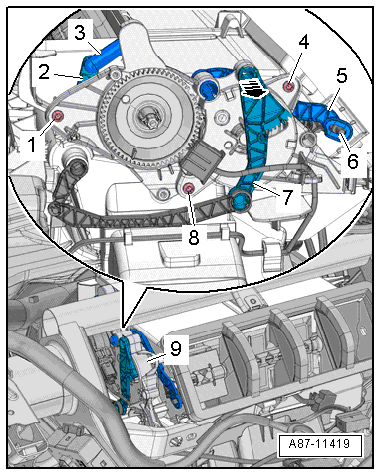

  A87-11419
–  检查两个齿轮相对位置是否正确。
l  矩形齿 -2- 必须卡入齿轮 -1- 的矩形凹槽 -3- 中。
  A87-11475
–  安装伺服单元时操纵杆 -5- 必须卡入中央出风口翻板操纵杆 -6- 中。
拧紧力矩
t  → Kapitel „装配一览 - 暖风、空调装置“
t  仪表板；装配一览 - 仪表板
→ 修理组：70
  A87-11419
