在发动机和变速箱支架上固定发动机
所需要的专用工具和维修设备

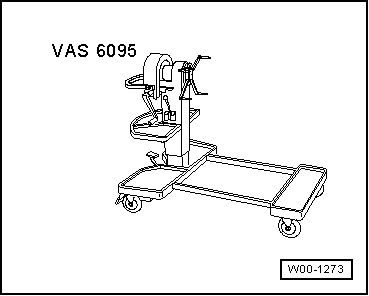

t  发动机和变速箱支架 -VAS 6095-
  W00-1273
t  车间起重机 -VAS 6100-
操作步骤
l  脱开发动机和变速箱 → Kapitel。
–  拆卸空气滤清器壳体 → Kapitel。
  W00-1214

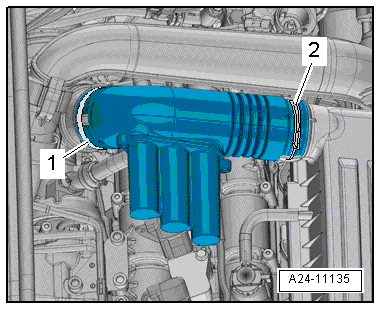

–  松开软管卡箍-1-，拆下空气导管。
  A24-11135
–  如图所示将吊钩 -2024 A- 挂在发动机和车间用起重机 -VAS 6100- 上。
hinweis  提示
为了与动力总成的重心位置保持一致，必须如图所示插上孔轨。
achtung image   注意！
吊钩零件松动可能引发事故。
必须用插接固定件-箭头-将支承钩和锁定销固定在吊钩上。

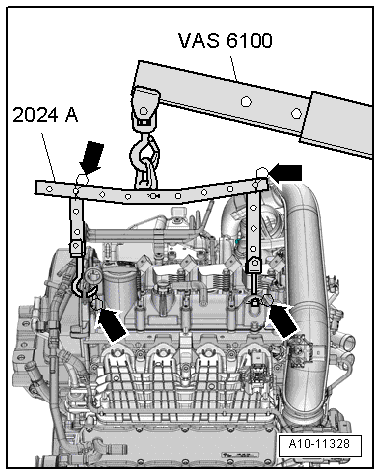

–  用车间起重机 -VAS 6100- 从 T10497 上吊下发动机。
  A10-11328

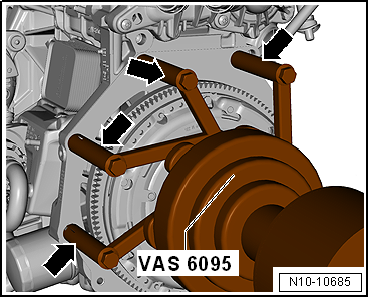

–  如图所示用螺栓-箭头-将发动机固定在发动机和变速箱支架 -VAS 6095- 上。
  N10-10685
