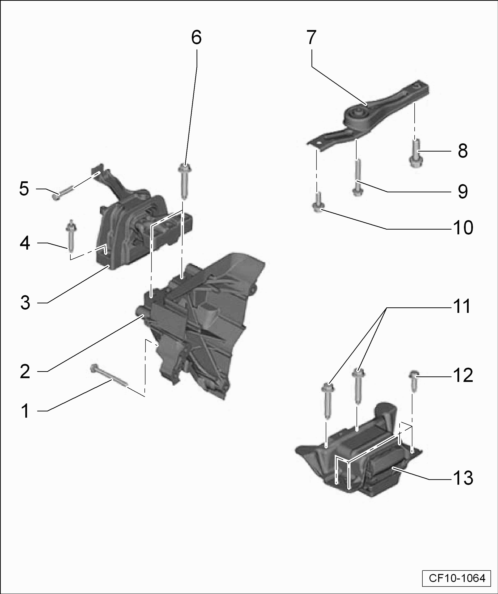

装配一览 - 动力总成支承
CF10-1064
1 -  螺栓
q   更换
q   拧紧顺序 → 插图
2 -  发动机支承
q   拧紧力矩和顺序 → 插图
3 -  发动机支座
q   带支撑臂
q   拆卸和安装 → Kapitel
4 -  螺栓
q   更换
q   40 Nm + 90°
5 -  螺栓
q   更换
q   20 Nm + 90°
6 -  螺栓
q   更换
q   60 Nm + 90°
7 -  摆动支承
q   拆卸和安装 → Kapitel
8 -  螺栓
q   更换
q   拧紧力矩和顺序 → 插图
9 -  螺栓
q   更换
q   拧紧力矩和顺序 → 插图
10 -  螺栓
q   更换
q   拧紧力矩和顺序 → 插图
11 -  螺栓
q   更换
q   60 Nm + 90°
12 -  螺栓
q   更换
q   60 Nm + 90°
13 -  变速箱支座
q   带支撑臂
q   拆卸和安装 → Kapitel

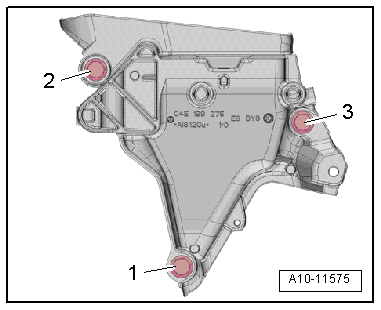

发动机支承 - 拧紧力矩和顺序
hinweis  提示
更换通过继续旋转拧紧的螺栓。
–  按所示顺序分步拧紧螺栓：
  A10-11575
步骤 螺栓 拧紧力矩/继续旋转角度
1. -1 … 3- 7 Nm
2. -1 … 3- 40 Nm
3. -1 … 3- 继续旋转 90°


安装摆动支承
hinweis  提示
更换通过继续旋转拧紧的螺栓。
–  按所示顺序分步拧紧螺栓：
  A10-1578
步骤 螺栓 拧紧力矩/继续旋转角度
1. -2，3- 50 Nm
2. -1- 130 Nm
3. -1 … 3- 继续旋转 90°
