安装发动机支撑装置
CF34-1119

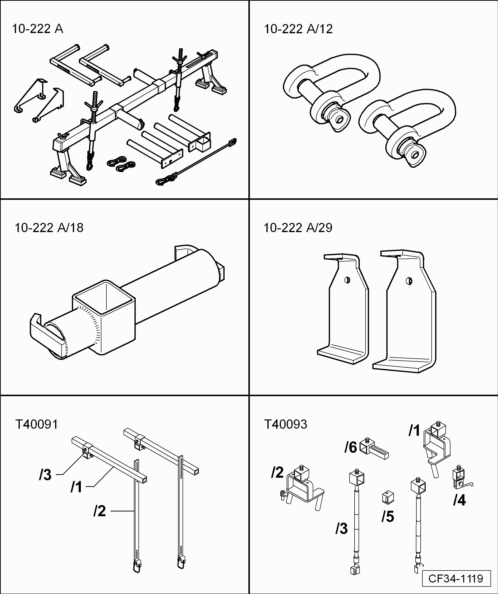

所需要的专用工具和维修设备
t  吊架 -10 - 222 A-
t  钩环 -10 - 222 A /12-
t  转接头 -10 - 222 A /18-
t  转接头 -10 - 222 A /29-（-F10- 222 A /29N-）
t  转接头 -T40091/1-
t  转接头 -T40091/3-
t  转接头 -T40093/3-

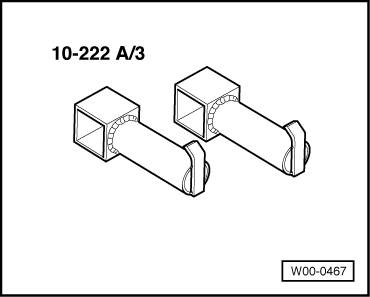

t  转接头 -10-222A/3-
  W00-0467

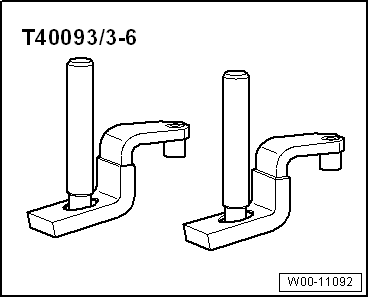

t  转接头 -T40093/3-6-（-FT40093/3-6N-）
t  转接头 -T40093/3-6A- 或-FT40093/3-6AT-
  W00-11092
t  转接头 -F10-222A/29M2-
拆卸
–  拆卸发动机罩
→ 手册
  CF10-0198
–  松开软管卡箍-1-和-2-，拆下空气导管。
–  拆卸空气滤清器壳体 → Kapitel。
  A24-11135
–  脱开电气连接插头 -1-。
–  脱出活性碳罐的软管 -2-。
–  用螺丝刀松开卡子-箭头-，将冷却液膨胀罐置于一侧。
–  拆卸制动真空泵
→ 修理组：47
  N10-10694
–  打开右侧纵梁的制冷剂管路固定卡-箭头-，并上提制冷剂管路。
  CF10-1063
–  撬开左侧纵梁上的线束固定卡，并将线束置于一旁。
–  如果发动机上用于吊架 -10 - 222 A- 的固定环区域内有软管和电缆连接，则必须先拆下。
  CF10-1065

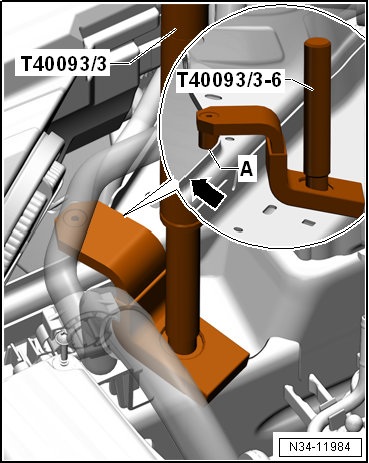

–  在右侧纵梁安装转接头 -T40093/3-6-（-FT40093 /3-6N-）。
–  螺栓 -A- 必须安装在边缘-箭头-后方。
  N34-11984

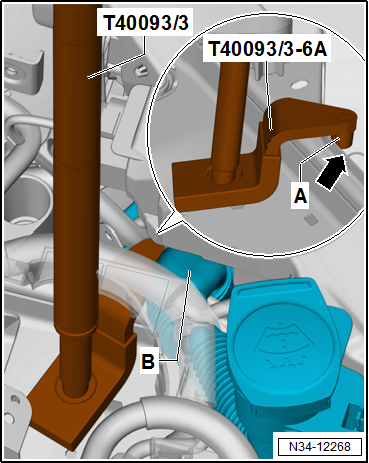

–  在纵梁左侧安装转接头 -T40093/3-6A- 或-FT40093/3-6AT-
–  螺栓 -A- 必须安装到左侧纵梁棱边后方 -箭头-。
  N34-12268
仅用于 Golf A7 的车辆

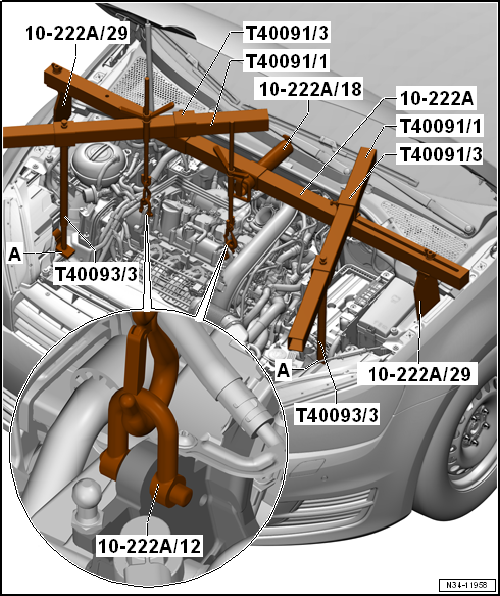

N34-11958
–  如图所示安装吊架 -10 - 222 A-。
–  用螺杆略微预张紧发动机/变速箱总成，不得抬高。

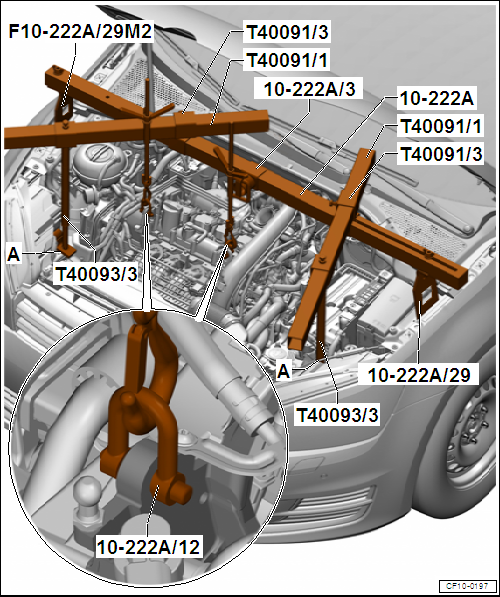

仅用于 Golf SportsVan、Magotan B8L 的车辆
–  如图所示安装吊架 -10-222A-。
–  用螺杆略微预紧发动机/变速箱总成，不得抬高。
  CF10-0197
