拆卸和安装变速箱支座
拆卸
–  拆卸发动机罩
→ 手册

–  松开软管卡箍 -1- 和 -2-，拆下空气导管。
–  拆卸空气滤清器壳体 → Kapitel。
–  拆卸蓄电池支架
→ 修理组：27
。
  A24-11135
–  松开卡子-箭头-，取下发动机控制单元 -J623- 并置于一侧。
–  拆卸发动机控制单元 → Kapitel。

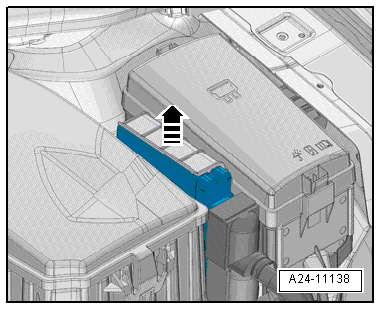

  A24-11138
–  拧出螺母-箭头-并取下支架 -1-。
hinweis  提示
视结构而定安装了不同的支架。
  A34-11052
–  向上松开线束导向件 -1--箭头-并略微置于一侧。

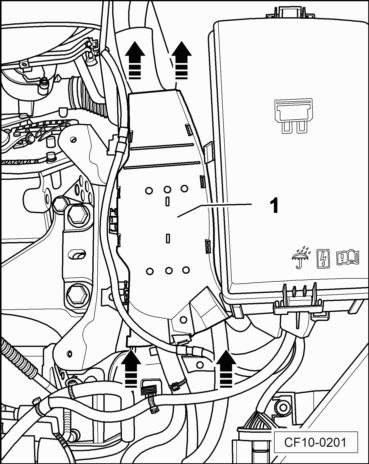

  CF10-0201
–  打开右侧纵梁的制冷剂管路固定卡-箭头-，并上提制冷剂管路。
  CF10-1063
–  撬开左侧纵梁上的线束固定卡，并将线束置于一旁。
–  如果发动机上用于吊架 -10 - 222 A- 的固定环区域内有软管和电缆连接，则必须先拆下。
–  安装发动机支撑装置 → Kapitel
  CF10-1065
–  拧出螺栓-箭头-，取下变速箱支座 -1-。
安装
安装以倒序进行，安装过程中请注意下列事项：
hinweis  提示
更换通过继续旋转拧紧的螺栓。
Vorsicht image   当心！
倾斜安装螺栓可能损坏变速箱支承中的螺纹。
t  拧入螺栓-箭头- 前，必须先确保变速箱支承和变速箱支座支撑臂保持绝对平行。如有必要，用移动式千斤顶向上推变速箱后部。
t  只有以规定力矩拧紧动力总成支承的螺栓后，才能取下吊架 -10 - 222 A-。
–  用吊架的螺杆抬高变速箱，直至变速箱支承接触到变速箱支座支撑臂。
–  检查动力总成支承的调整情况 → Kapitel。
–  从发动机上拆下吊架 -10 - 222 A-。
拧紧力矩
t  → Kapitel „装配一览 - 动力总成支承“
t
→ 修理组：27
t  → Kapitel „拆卸和安装发动机控制单元 -J623-“

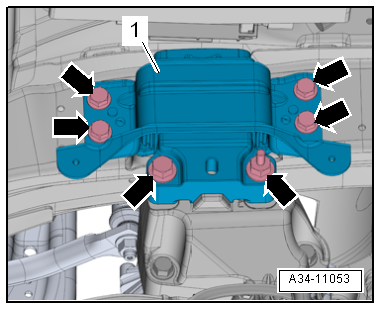

  A34-11053
