调整动力总成支承
操作步骤
–  拆卸蓄电池支架
→ 修理组：27
。
–  拆卸发动机罩
→ 手册

–  松开软管卡箍 -1- 和 -2-，取下空气导管。
–  拆卸空气滤清器壳体 → Kapitel。
  A24-11135
–  打开右侧纵梁的制冷剂管路固定卡-箭头-，并上提制冷剂管路。
  CF10-1063
–  撬开左侧纵梁上的线束固定卡，并将线束置于一旁。
  CF10-1065

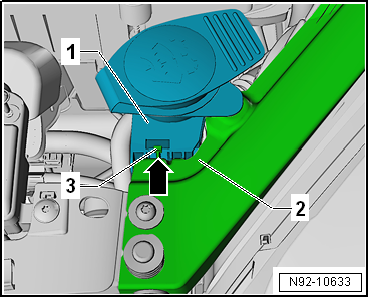

–  按压清洗液加注口固定卡-3-，并向上从锁支架-2-上取出加注口-1-。
–  取下清洗液加注口连接管。
–  如果发动机上用于吊架 -10 - 222 A- 的固定环区域内有软管和电缆连接，则必须先拆下。
–  安装发动机支撑装置 → Kapitel
  N92-10633
–  依次拧出发动机支座螺栓-箭头-并予以更换（如果在安装发动机时未执行此步操作）。
–  首先松松地拧入螺栓。
  CF10-1059
–  依次拧出变速箱支座 -1- 螺栓-箭头-并予以更换（如果在安装发动机时未执行此步操作）。
–  首先松松地拧入螺栓。
  A34-11053
–  用装配杆推发动机/变速箱总成，直至达到下列尺寸：
发动机支承 -2- 和发动机支座 -1- 之间的间距必须达到 -a- = 10 mm。
发动机支承的铸造边 -2- 必须与发动机支座支撑臂 -1- 平行。
尺寸 -b- = 尺寸 -b-。
hinweis  提示
也可以用合适的圆形物体检查间距是否达到 -a- = 10 mm。
–  拧紧发动机支座的螺栓。
  A10-11628

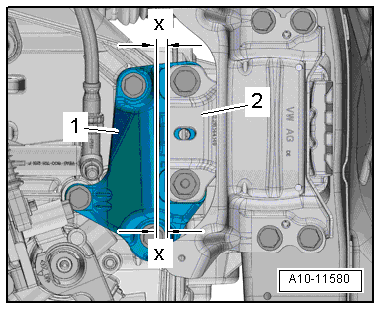

–  请注意变速箱侧的支撑臂 -1- 和变速箱支承 -2- 的边缘应平行。
l  尺寸 -x- = 尺寸 -x-。
–  拧紧变速箱支座的螺栓。
安装以倒序进行。
拧紧力矩
t  → Kapitel „装配一览 - 动力总成支承“
t
→ 修理组：27
  A10-11580
